उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| Function: | Step-Up, Step-Down | Output Configuration: | Positive or Negative |
|---|---|---|---|
| Topology: | Buck, Boost | Output Type: | Adjustable |
| Number of Outputs: | 1 |

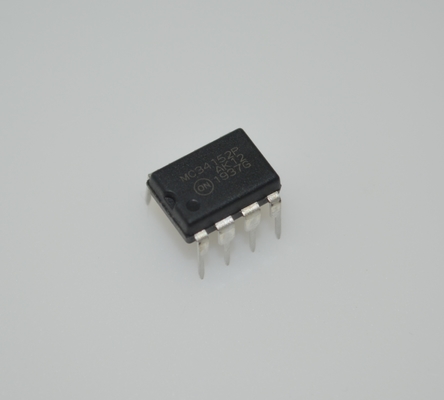

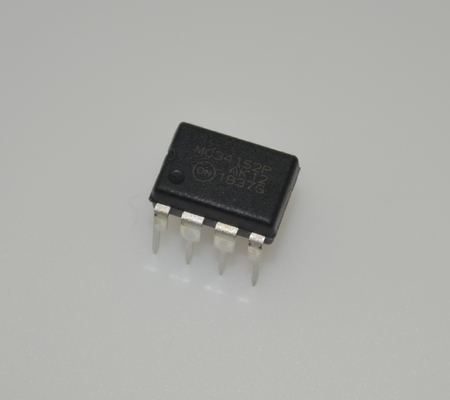

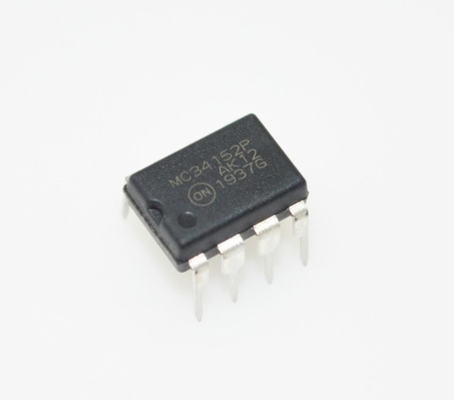

MC34152PG डुअल MOSFET ड्राइवर 1.5A पीक करंट 12V-18V सप्लाई 50ns राइज/फॉल DIP-8 -40°C से +85°C
विशेषताएं
• 1.5 ए टोटेम पोल आउटपुट के साथ दो स्वतंत्र चैनल
• आउटपुट 1000 पीएफ लोड के साथ 15 एनएस के उदय और गिरावट के समय
• सीएमओएस/एलएसटीटीएल संगत इनपुट हाइस्टेरिसिस के साथ
• हाइस्टेरिसिस के साथ कम वोल्टेज लॉकआउट
• कम स्टैंडबाय करंट
• कुशल उच्च आवृत्ति संचालन
• सामान्य स्विचिंग नियामक नियंत्रण आईसी के साथ बेहतर प्रणाली प्रदर्शन
• ऑटोमोटिव और अन्य अनुप्रयोगों के लिए NCV उपसर्ग जिसके लिए साइट और परिवर्तन नियंत्रण की आवश्यकता होती है
• ये पीबी-मुक्त और हैलिड-मुक्त उपकरण हैं
विवरण
MC34152/MC33152 दोहरी गैर-inverting उच्च गति ड्राइवर हैं विशेष रूप से उन अनुप्रयोगों के लिए डिज़ाइन किए गए हैं जिन्हें उच्च स्लेव दरों के साथ बड़े क्षमता भार को चलाने के लिए कम वर्तमान डिजिटल संकेतों की आवश्यकता होती है।इन उपकरणों में कम इनपुट करंट है जो उन्हें CMOS/LSTTL लॉजिक संगत बनाता है, इनपुट संक्रमण समय से स्वतंत्र तेजी से आउटपुट स्विचिंग के लिए इनपुट हिस्टेरिसिस, और दो उच्च वर्तमान टोटेम पोल आउटपुट आदर्श रूप से ड्राइविंग पावर MOSFETs के लिए उपयुक्त हैं।यह भी कम आपूर्ति वोल्टेज पर प्रणाली अनियमित संचालन को रोकने के लिए हिस्टेरिसिस के साथ एक कम वोल्टेज लॉकआउट शामिल है.
विशिष्ट अनुप्रयोगों में स्विचिंग पावर सप्लाई, डीसी-टू-डीसी कन्वर्टर्स, कैपेसिटर चार्ज पंप वोल्टेज डबलर्स/इन्वर्टर्स और मोटर कंट्रोलर शामिल हैं।
यह उपकरण दोहरी-इन-लाइन और सतह माउंट पैकेज में उपलब्ध है।
इनपुट चरण
लॉजिक इनपुट में 170 एमवी हाइस्टेरिसिस होता है और इनपुट थ्रेशोल्ड 1.67 वी पर केंद्रित होता है।इनपुट थ्रेशोल्ड वीसीसी के प्रति असंवेदनशील हैं जिससे यह डिवाइस अपने पूरे ऑपरेटिंग वोल्टेज रेंज में सीएमओएस और एलएसटीटीएल लॉजिक परिवारों के साथ सीधे संगत हैइनपुट हिस्टेरिसिस तेजी से आउटपुट स्विचिंग प्रदान करता है जो इनपुट सिग्नल संक्रमण समय से स्वतंत्र है, इनपुट थ्रेशोल्ड पार होने पर आउटपुट दोलन को रोकता है।इनपुट जमीन से वीसीसी तक एक संकेत आयाम को स्वीकार करने के लिए डिजाइन कर रहे हैंयह एक चैनल के आउटपुट को सीधे मास्टर-स्लेव ऑपरेशन के लिए दूसरे चैनल के इनपुट को ड्राइव करने की अनुमति देता है।प्रत्येक इनपुट में एक 30 k पुलडाउन प्रतिरोध है ताकि एक अनकनेक्टेड खुला इनपुट संबंधित ड्राइव आउटपुट एक ज्ञात कम राज्य में हो जाएगा.
आउटपुट चरण
प्रत्येक टोटेम पोल ड्राइव आउटपुट 1.0 ए पर 2.4 के विशिष्ट ¥on ¥ प्रतिरोध के साथ 1.5 ए तक सोर्सिंग और डूबने में सक्षम है।कम ′′on′′ प्रतिरोध तुलनात्मक CMOS ड्राइवरों की तुलना में कम VCC पर उच्च आउटपुट धाराओं को प्राप्त करने की अनुमति देता हैप्रत्येक आउटपुट में एक 100 k पुलडाउन प्रतिरोध होता है, जो वीसीसी 1.4 वी से कम होने पर एमओएसएफईटी गेट को कम रखता है।इसलिए VCC या जमीन के लिए आउटपुट शॉर्टिंग से बचना चाहिए.
भार के साथ श्रृंखला में परजीवी प्रेरण ड्राइवर आउटपुट को चालू-बंद संक्रमण के दौरान वीसीसी के ऊपर और चालू-बंद संक्रमण के दौरान जमीन के नीचे बजने का कारण बनेगा। सीएमओएस ड्राइवरों के साथ,ऑपरेशन के इस मोड एक विनाशकारी आउटपुट लॉकअप स्थिति का कारण बन सकता है. MC34152 आउटपुट लॉकअप के प्रति प्रतिरोधी है। ड्राइव आउटपुट में सकारात्मक वोल्टेज ट्रांजिट को क्लैंप करने के लिए वीसीसी के लिए एक आंतरिक डायोड होता है। जब 18 वी पर वीसीसी के साथ काम किया जाता है, तो यह एक प्रकार का वाल्व है।आउटपुट रिंगिंग को अधिकतम 20 वी डिवाइस रेटिंग से अधिक होने से रोकने के लिए उचित पावर सप्लाई बायपासिंग का पालन किया जाना चाहिए. नकारात्मक आउटपुट ट्रांजिस्टर्स को आंतरिक एनपीएन पुलअप ट्रांजिस्टर द्वारा क्लैंप किया जाता है। चूंकि नकारात्मक आउटपुट ट्रांजिस्टर्स के दौरान एनपीएन पुलअप पर पूर्ण आपूर्ति वोल्टेज लागू किया जाता है,उच्च आवृत्तियों पर शक्ति अपव्यय अत्यधिक हो सकता हैचित्र 19, 20 और 21 ड्राइवर शक्ति अपव्यय को कम करने के लिए बाहरी Schottky डायोड क्लैंप का उपयोग करने की एक विधि दिखाते हैं।
सूचना
|
श्रेणी
|
|
|
|
निर्माता
|
अर्ध-
|
|
|
श्रृंखला
|
-
|
|
|
पैकेजिंग
|
ट्यूब
|
|
|
भाग की स्थिति
|
अप्रचलित
|
|
|
DigiKey प्रोग्राम करने योग्य
|
सत्यापित नहीं
|
|
|
संचालित विन्यास
|
निचला पक्ष
|
|
|
चैनल प्रकार
|
स्वतंत्र
|
|
|
ड्राइवरों की संख्या
|
2
|
|
|
गेट प्रकार
|
MOSFET (एन-चैनल)
|
|
|
वोल्टेज - आपूर्ति
|
6.1V ~ 18V
|
|
|
तार्किक वोल्टेज - वीआईएल, एचआईवी
|
0.8V, 2.6V
|
|
|
वर्तमान - पीक आउटपुट (स्रोत, सिंक)
|
1.5A, 1.5A
|
|
|
इनपुट प्रकार
|
नॉन-इंवर्टिंग
|
|
|
उदय / पतन समय (प्रकार)
|
36 एनएस, 32 एनएस
|
|
|
परिचालन तापमान
|
0°C ~ 150°C (TJ)
|
|
|
माउंटिंग प्रकार
|
छेद से
|
|
|
पैकेज / मामला
|
8-डीआईपी (0.300", 7.62 मिमी)
|
|
|
आपूर्तिकर्ता उपकरण पैकेज
|
8-पीडीआईपी
|
|
|
मूल उत्पाद संख्या
|

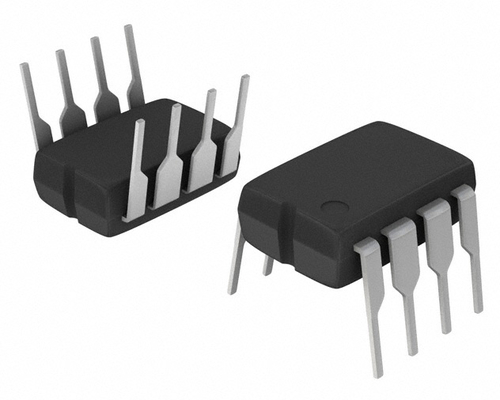

चित्रण
