उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| Function: | Step-Up, Step-Down | Output Configuration: | Positive or Negative |
|---|---|---|---|
| Topology: | Buck, Boost | Output Type: | Adjustable |
| Number of Outputs: | 1 |

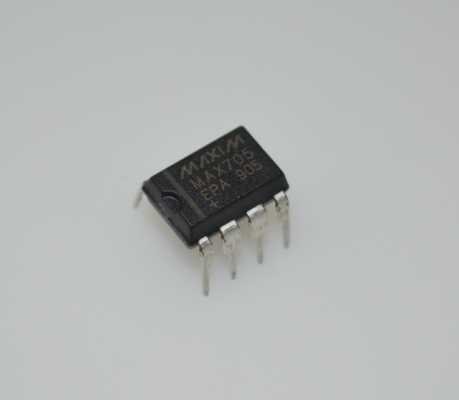

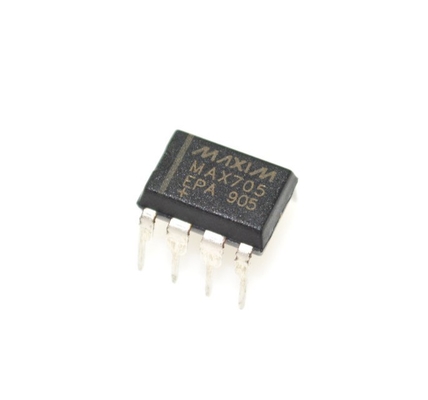

MAX705EPA माइक्रोप्रोसेसर पर्यवेक्षक 4.65V थ्रेशोल्ड 200ms रीसेट पल्स 5V आपूर्ति DIP-8 -40°C से +85°C
लाभ और विशेषताएं
● पर्यवेक्षी-कार्य एकीकरण बोर्ड की जगह को कम करते हुए सिस्टम की विश्वसनीयता में काफी सुधार करता है
• μMAX पैकेज
• गारंटीकृत रीसेट वैध वीसीसी = 1V पर
- 200ms रीसेट करें पल्स चौड़ाई
- डिबॉन्डेड टीटीएल/सीएमओएस संगत मैनुअल रीसेट इनपुट
- सक्रिय-उच्च रीसेट आउटपुट (MAX707/MAX708/MAX813L)
• सटीक आपूर्ति वोल्टेज मॉनिटर
- 4.65V (MAX705/MAX707/MAX813L)
- 4.40V (MAX706/MAX708)
• बिजली के लिए वोल्टेज मॉनिटर
- विफलता या कम बैटरी चेतावनी
आवेदन
● कंप्यूटर
● नियंत्रक
● बुद्धिमान उपकरण
● महत्वपूर्ण μP पावर मॉनिटरिंग
सामान्य विवरण
MAX705 MAX708/MAX813L माइक्रोप्रोसेसर (μP) निगरानी सर्किट μP प्रणालियों में बिजली की आपूर्ति और बैटरी कार्यों की निगरानी के लिए आवश्यक घटकों की जटिलता और संख्या को कम करते हैं।ये उपकरण अलग-अलग आईसी या असतत घटकों की तुलना में सिस्टम विश्वसनीयता और सटीकता में काफी सुधार करते हैं.
MAX705/MAX706/MAX813L चार कार्य प्रदान करता हैः
1) पावर-अप, पावर-डाउन और ब्राउनआउट स्थितियों के दौरान एक रीसेट आउटपुट।
2) एक स्वतंत्र वॉचडॉग आउटपुट जो कम हो जाता है यदि वॉचडॉग इनपुट को 1.6 सेकंड के भीतर स्विच नहीं किया गया है।
3) बिजली की विफलता की चेतावनी, कम बैटरी का पता लगाने या +5V के अलावा अन्य बिजली की आपूर्ति की निगरानी के लिए 1.25V सीमा डिटेक्टर।
4) एक सक्रिय-कम मैनुअल रीसेट इनपुट।
MAX707/MAX708 MAX705/MAX706 के समान हैं, सिवाय इसके कि वॉचडॉग टाइमर के लिए एक सक्रिय-उच्च रीसेट की जगह ली गई है। MAX813L MAX705 के समान है,सिवाय इसके कि RESET के बजाय RESET दिया गया है.
दो आपूर्ति-वोल्टेज मॉनिटर स्तर उपलब्ध हैंः MAX705/MAX707/MAX813L जब आपूर्ति वोल्टेज 4.65V से नीचे गिरता है तो एक रीसेट पल्स उत्पन्न करता है, जबकि MAX706/MAX708 4 से नीचे एक रीसेट पल्स उत्पन्न करता है।40Vसभी चार भाग 8-पिन DIP, SO और μMAX® पैकेज में उपलब्ध हैं।
सूचना
|
श्रेणी
|
|
|
|
निर्माता
|
एनालॉग डिवाइस इंक./मैक्सिम इंटीग्रेटेड
|
|
|
श्रृंखला
|
-
|
|
|
पैकेजिंग
|
ट्यूब
|
|
|
भाग की स्थिति
|
अप्रचलित
|
|
|
DigiKey प्रोग्राम करने योग्य
|
सत्यापित नहीं
|
|
|
प्रकार
|
सरल रीसेट/पावर-ऑन रीसेट
|
|
|
मॉनिटर किए गए वोल्टेज की संख्या
|
1
|
|
|
वोल्टेज - सीमा
|
4.65V
|
|
|
आउटपुट
|
धक्का-पुल, टोटेम पोल
|
|
|
रीसेट करें
|
सक्रिय निम्न
|
|
|
टाइमआउट रीसेट करें
|
140ms न्यूनतम
|
|
|
परिचालन तापमान
|
-40°C ~ 85°C (TA)
|
|
|
माउंटिंग प्रकार
|
छेद से
|
|
|
पैकेज / मामला
|
8-डीआईपी (0.300", 7.62 मिमी)
|
|
|
आपूर्तिकर्ता उपकरण पैकेज
|
8-पीडीआईपी
|
|
|
मूल उत्पाद संख्या
|
चित्रण
