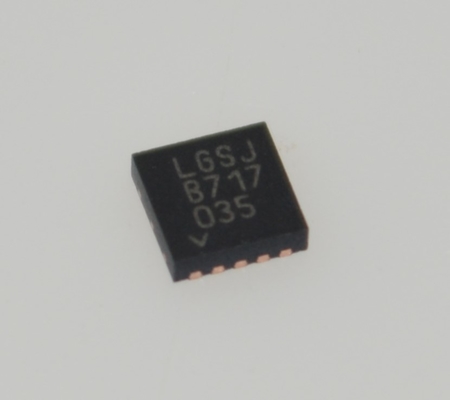

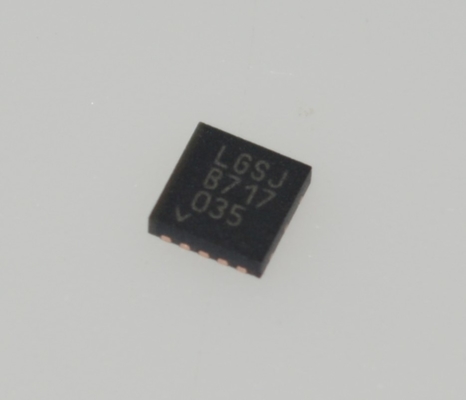

LT3042EDD अल्ट्रा-लो शोर एलडीओ 0.8μV आरएमएस शोर 76dB पीएसआरआर @ 1MHz 1.8-20V इनपुट 3mm×3mm डीएफएन-8 -40°C से +125°C

LT3042EDD अल्ट्रा-लो नॉइज़ LDO 0.8andmu;V RMS नॉइज़ 76dB PSRR @1MHz 1.8-20V इनपुट 3mmandtimes;3mm DFN-8 -40anddeg;C से +125anddeg;C

andnbsp;

विशेषताएँ

andnbsp;अल्ट्रा-लो RMS नॉइज़: 0.8andmicro;VRMS (10Hz से 100kHz)

andnbsp;अल्ट्रा-लो स्पॉट नॉइज़: 10kHz पर 2nV/andradic;Hz

andnbsp;अल्ट्राहाई PSRR: 1MHz पर 79dB

andnbsp;आउटपुट करंट: 200mA

andnbsp;वाइड इनपुट वोल्टेज रेंज: 1.8V से 20V

andnbsp;सिंगल कैपेसिटर नॉइज़ और PSRR में सुधार करता है

andnbsp;100andmicro;A SET पिन करंट: andplusmn;1% प्रारंभिक सटीकता

andnbsp;सिंगल रेसिस्टर आउटपुट वोल्टेज प्रोग्राम करता है

andnbsp;हाई बैंडविड्थ: 1MHz

andnbsp;प्रोग्रामेबल करंट लिमिट

andnbsp;लो ड्रॉपआउट वोल्टेज: 350mV

andnbsp;आउटपुट वोल्टेज रेंज: 0V से 15V

andnbsp;प्रोग्रामेबल पावर गुड

andnbsp;फास्ट स्टार्ट-अप क्षमता

andnbsp;प्रिसिशन इनेबल/UVLO

andnbsp;लोअर नॉइज़ और हायर करंट के लिए पैरेलल करने योग्य

andnbsp;फोल्डबैक के साथ इंटरनल करंट लिमिट

andnbsp;न्यूनतम आउटपुट कैपेसिटर: 4.7andmicro;F सिरेमिक

andnbsp;रिवर्स बैटरी और रिवर्स करंट प्रोटेक्शन

n 10-लीड MSOP और 3mm andtimes; 3mm DFN पैकेज

andnbsp;

अनुप्रयोग

andnbsp;RF पावर सप्लाई: PLL, VCO, मिक्सर, LNA

andnbsp;बहुत कम नॉइज़ इंस्ट्रूमेंटेशन

andnbsp;हाई स्पीड/हाई प्रिसिशन डेटा कन्वर्टर

andnbsp;मेडिकल एप्लीकेशन: इमेजिंग, डायग्नोस्टिक्स

andnbsp;प्रिसिशन पावर सप्लाई

andnbsp;स्विचिंग सप्लाई के लिए पोस्ट-रेगुलेटर

andnbsp;

विवरण

LTandreg;3042 एक उच्च प्रदर्शन वाला लो ड्रॉपआउट लीनियर रेगुलेटर है जिसमें LTC की अल्ट्रा-लो नॉइज़ और अल्ट्राहाई PSRR आर्किटेक्चर है जो नॉइज़ सेंसिटिव RF एप्लीकेशन को पावर देने के लिए है। एक प्रिसिशन करंट रेफरेंस के रूप में डिज़ाइन किया गया है जिसके बाद एक उच्च प्रदर्शन वाला वोल्टेज बफर होता है, LT3042 को नॉइज़ को और कम करने, आउटपुट करंट बढ़ाने और PCB पर गर्मी फैलाने के लिए आसानी से समानांतर किया जा सकता है।

डिवाइस 350mV ड्रॉपआउट वोल्टेज पर 200mA की आपूर्ति करता है। ऑपरेटिंग शांत करंट नाममात्र रूप से 2mA है और <<1andmicro;A शटडाउन में गिर जाता है। LT3042 की वाइड आउटपुट वोल्टेज रेंज (0V से 15V) यूनिटी गेन ऑपरेशन को बनाए रखते हुए प्रोग्राम किए गए आउटपुट वोल्टेज से स्वतंत्र रूप से लगभग स्थिर आउटपुट नॉइज़, PSRR, बैंडविड्थ और लोड रेगुलेशन प्रदान करती है। इसके अतिरिक्त, रेगुलेटर में प्रोग्रामेबल करंट लिमिट, फास्ट स्टार्ट-अप क्षमता और आउटपुट वोल्टेज रेगुलेशन को इंगित करने के लिए प्रोग्रामेबल पावर गुड है।

LT3042 एक न्यूनतम 4.7andmicro;F सिरेमिक आउटपुट कैपेसिटर के साथ स्थिर है। बिल्ट-इन सुरक्षा में रिवर्स बैट री प्रोटेक्शन, रिवर्स करंट प्रोटेक्शन, फोल्डबैक के साथ इंटरनल करंट लिमिट और हिस्टेरेसिस के साथ थर्मल लिमिट शामिल हैं। LT3042 थर्मली एन्हांस्ड 10-लीड MSOP और 3mm andtimes; 3mm DFN पैकेज में उपलब्ध है।

andnbsp;

जानकारी

andnbsp;

ड्राइंग
