उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| आवृत्ति स्थिरता: | ±50पीपीएम | आवृत्ति सहिष्णुता: | ±30पीपीएम |
|---|---|---|---|
| परिचालन तापमान: | -40°C ~ 85°C | लोड क्षमता: | 18pF |
| पैकेज / मामला: | HC-49/US | नाम: | निष्क्रिय इलेक्ट्रॉनिक घटक |
| प्रमुखता देना: | HMC849ALP4CE SPDT स्विच,HMC849ALP4CE,24 जीबीपीएस हाई स्पीड एसपीडीटी स्विच |
||

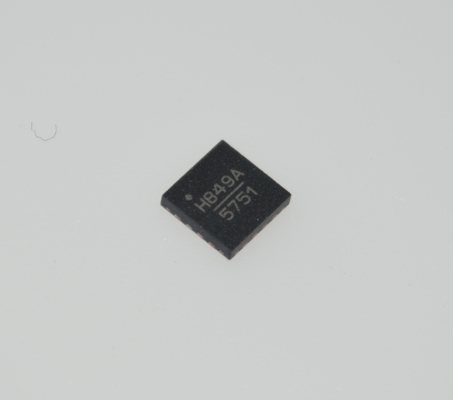

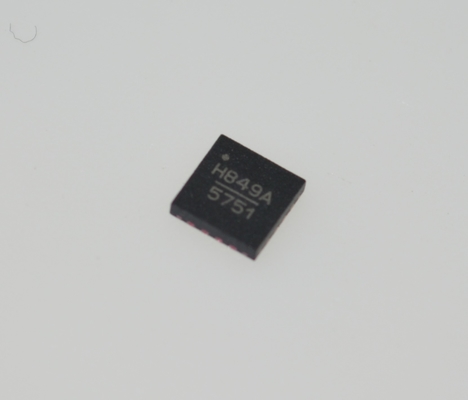

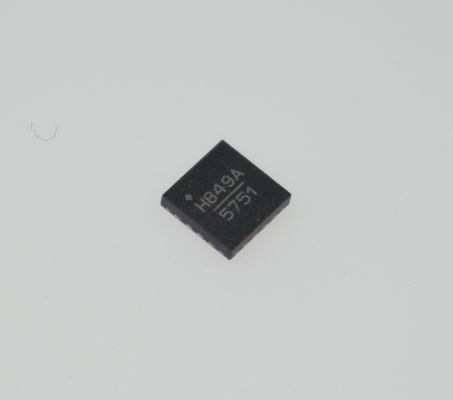

HMC849ALP4CE 24 Gbps हाई-स्पीड SPDT स्विच कम इंसर्शन लॉस 3.3V/5V ऑपरेशन वाइड बैंडविड्थ हाई आइसोलेशन फास्ट स्विचिंग और ESD प्रोटेक्शन के साथ
andnbsp;
andnbsp;विशेषताएँ
उच्च आइसोलेशन: 60 dB तक
सिंगल पॉजिटिव कंट्रोल: 0/+3V से +5V
उच्च इनपुट IP3: +52 dBm
गैर-रिफ्लेक्टिव डिज़ाइन
andldquo;ऑल ऑफandrdquo; स्टेट

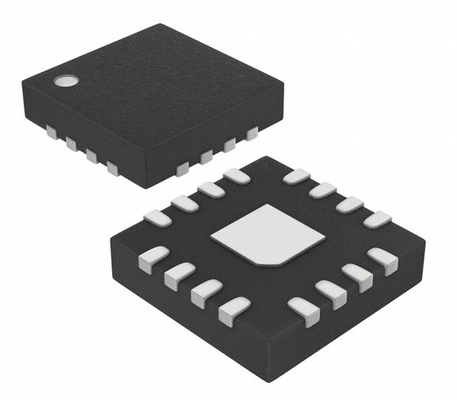

16 लीड 4x4 mm QFN पैकेज: 16 mmandsup2;
andnbsp;
विशिष्ट अनुप्रयोग
HMC849ALP4CE इन के लिए आदर्श है:
andbull; सेलुलर/4G इंफ्रास्ट्रक्चर
andbull; WiMAX, WiBro और फिक्स्ड वायरलेस
andbull; ऑटोमोटिव टेलीमैटिक्स
andbull; मोबाइल रेडियो
andbull; टेस्ट उपकरण
andnbsp;
सामान्य विवरण
HMC849ALP4CE एक उच्च आइसोलेशन गैर-रिफ्लेक्टिव DC से 6 GHz GaAs pHEMT SPDT स्विच है जो कम लागत वाले लीडलेस सरफेस माउंट पैकेज में है। यह स्विच सेलुलर/WiMAX/4G इंफ्रास्ट्रक्चर अनुप्रयोगों के लिए आदर्श है, जो 60 dB तक आइसोलेशन, कम 0.8 dB इंसर्शन लॉस और +52 dBm इनपुट IP3 प्रदान करता है। पावर हैंडलिंग 5 - 6 GHz WiMAX बैंड तक उत्कृष्ट है, जिसमें स्विच +31 dBm का P1dB कम्प्रेशन पॉइंट प्रदान करता है। ऑन-चिप सर्किट्री बहुत कम DC करंट पर 0/+3V या 0/+5V के सिंगल पॉजिटिव वोल्टेज कंट्रोल की अनुमति देता है। एक इनेबल इनपुट (EN) जो लॉजिक हाई पर सेट है, स्विच को andldquo;ऑल ऑफandrdquo; स्टेट में डाल देगा।
andnbsp;
जानकारी
|
श्रेणी
|
andnbsp;
|
|
|
निर्माता
|
एनालॉग डिवाइसेस इंक.
|
andnbsp;
|
|
सीरीज़
|
-
|
andnbsp;
|
|
पैकेजिंग
|
स्ट्रिप
|
andnbsp;
|
|
पार्ट स्टेटस
|
सक्रिय
|
andnbsp;
|
|
RF प्रकार
|
सामान्य प्रयोजन
|
andnbsp;
|
|
टोपोलॉजी
|
-
|
andnbsp;
|
|
सर्किट
|
SPDT
|
andnbsp;
|
|
फ़्रीक्वेंसी रेंज
|
0Hz ~ 6GHz
|
andnbsp;
|
|
आइसोलेशन
|
56dB
|
andnbsp;
|
|
इंसर्शन लॉस
|
1dB
|
andnbsp;
|
|
टेस्ट फ़्रीक्वेंसी
|
4GHz
|
andnbsp;
|
|
P1dB
|
33dBm
|
andnbsp;
|
|
IIP3
|
52dBm
|
andnbsp;
|
|
विशेषताएँ
|
-
|
andnbsp;
|
|
इम्पीडेंस
|
50Ohm
|
andnbsp;
|
|
वोल्टेज - आपूर्ति
|
3V ~ 5V
|
andnbsp;
|
|
ऑपरेटिंग तापमान
|
-40anddeg;C ~ 85anddeg;C
|
andnbsp;
|
|
माउंटिंग प्रकार
|
सरफेस माउंट
|
andnbsp;
|
|
पैकेज / केस
|
16-VQFN एक्सपोज़्ड पैड
|
andnbsp;
|
|
सप्लायर डिवाइस पैकेज
|
16-QFN (4x4)
|
andnbsp;
|
|
बेस प्रोडक्ट नंबर
|
andnbsp;
ड्राइंग
