उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| कार्य: | स्टेप-अप, स्टेप-डाउन | आउटपुट कॉन्फ़िगरेशन: | सकारात्मक या नकारात्मक |
|---|---|---|---|
| टोपोलॉजी: | हिरन बढ़ावा | आउटपुट प्रकार: | एडजस्टेबल |
| आउटपुट की संख्या: | 1 | ||
| प्रमुखता देना: | लचीला क्लॉकिंग हाई स्पीड डीएसी,2.5 GSPS हाई स्पीड डीएसी,AD9747BCPZ |
||

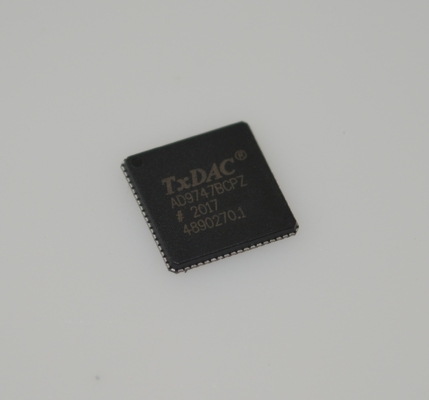

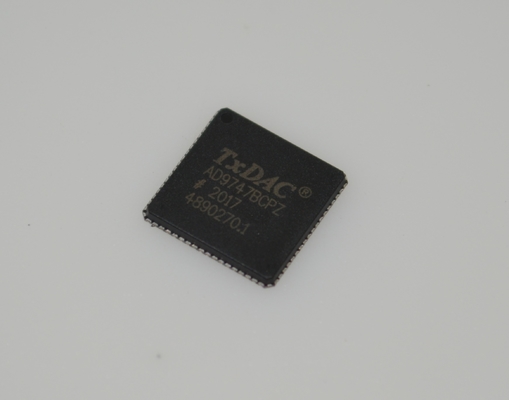

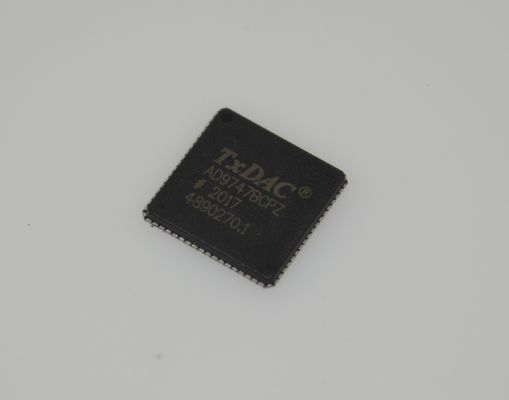

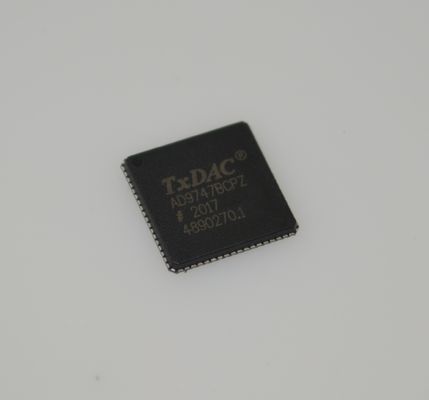

AD9747BCPZ 14-बिट 2.5 GSPS हाई-स्पीड DAC कम पावर LVDS इनपुट के साथ उत्कृष्ट SFDR लचीला क्लॉकिंग वाइड बैंडविड्थ और इंडस्ट्रियल टेम्प रेंज
andnbsp;
विशेषताएँ
उच्च गतिशील रेंज, दोहरे DAC
कम शोर और इंटरमॉड्यूलेशन विरूपण
सिंगल कैरियर WCDMA ACLR = 61.44 MHz IF पर 80 dBc
इनोवेटिव स्विचिंग आउटपुट स्टेज Nyquist आवृत्ति से परे उपयोगी आउटपुट की अनुमति देता है
दोहरे-पोर्ट या वैकल्पिक इंटरलीव्ड सिंगल-पोर्ट ऑपरेशन के साथ LVCMOS इनपुट
विभेदक एनालॉग करंट आउटपुट 8.6 mA से 31.7 mA फुल स्केल तक प्रोग्राम करने योग्य हैं
बाहरी ऑफसेट नलिंग के लिए स्रोत/सिंक क्षमता वाले सहायक 10-बिट करंट DAC
आंतरिक 1.2 V सटीक संदर्भ वोल्टेज स्रोत
1.8 V और 3.3 V आपूर्ति से संचालित होता है
315 mW बिजली अपव्यय
छोटा पदचिह्न, Pb-मुक्त, 72-पिन LFCSP
andnbsp;
अनुप्रयोग
वायरलेस इन्फ्रास्ट्रक्चर: WCDMA, CDMA2000, TD-SCDMA, WiMAX
वाइडबैंड संचार: LMDS/MMDS, पॉइंट-टू-पॉइंट
इंस्ट्रुमेंटेशन: आरएफ सिग्नल जनरेटर, मनमाना वेवफॉर्म जनरेटर
andnbsp;
सामान्य विवरण
AD9741/AD9743/AD9745/AD9746/AD9747 पिन संगत, उच्च गतिशील रेंज, दोहरे डिजिटल-से-एनालॉग कन्वर्टर्स (DAC) हैं जिनमें 8-/10-/12-/ 14-/16-बिट रिज़ॉल्यूशन और 250 MSPS तक की नमूना दरें हैं। डिवाइस में डायरेक्ट ट्रांसमिशन एप्लिकेशन के लिए विशिष्ट विशेषताएं शामिल हैं, जिसमें गेन और ऑफसेट क्षतिपूर्ति शामिल है, और वे एनालॉग क्वाड्रेचर मॉड्यूलेटर के साथ निर्बाध रूप से इंटरफेस करते हैं, जैसे कि ADL5370।
एक मालिकाना, गतिशील आउटपुट आर्किटेक्चर Nyquist से ऊपर भी एनालॉग आउटपुट के संश्लेषण की अनुमति देता है, ऊर्जा को मौलिक से दूर और छवि आवृत्ति में स्थानांतरित करके। एक सीरियल पेरिफेरल इंटरफेस (SPI) पोर्ट के माध्यम से पूर्ण प्रोग्रामेबिलिटी प्रदान की जाती है। इसके अतिरिक्त, उन अनुप्रयोगों के लिए कुछ पिन-प्रोग्रामेबल सुविधाएँ पेश की जाती हैं जिनमें नियंत्रक नहीं है।
andnbsp;
उत्पाद हाइलाइट्स
कम शोर और इंटरमॉड्यूलेशन विरूपण (IMD) वाइडबैंड सिग्नल के उच्च गुणवत्ता वाले संश्लेषण को सक्षम करता है।
बेहतर गतिशील प्रदर्शन के लिए मालिकाना स्विचिंग आउटपुट।
प्रोग्राम करने योग्य करंट आउटपुट और दोहरे सहायक DAC लचीलापन और सिस्टम संवर्द्धन प्रदान करते हैं।
andnbsp;
जानकारी
|
श्रेणी
|
andnbsp;
|
|
|
निर्माता
|
एनालॉग डिवाइसेस इंक।
|
andnbsp;
|
|
श्रृंखला
|
-
|
andnbsp;
|
|
पैकेजिंग
|
ट्रे
|
andnbsp;
|
|
भाग की स्थिति
|
सक्रिय
|
andnbsp;
|
|
डिजीकी प्रोग्राम करने योग्य
|
सत्यापित नहीं
|
andnbsp;
|
|
बिट्स की संख्या
|
16
|
andnbsp;
|
|
D/A कन्वर्टर्स की संख्या
|
2
|
andnbsp;
|
|
सेटलिंग टाइम
|
-
|
andnbsp;
|
|
आउटपुट प्रकार
|
करंट - अनबफ़र्ड
|
andnbsp;
|
|
विभेदक आउटपुट
|
हाँ
|
andnbsp;
|
|
डेटा इंटरफ़ेस
|
समानांतर
|
andnbsp;
|
|
संदर्भ प्रकार
|
बाहरी, आंतरिक
|
andnbsp;
|
|
वोल्टेज - आपूर्ति, एनालॉग
|
3.13V ~ 3.47V
|
andnbsp;
|
|
वोल्टेज - आपूर्ति, डिजिटल
|
1.7V ~ 1.9V, 3.13V ~ 3.47V
|
andnbsp;
|
|
INL/DNL (LSB)
|
andplusmn;4, andplusmn;2
|
andnbsp;
|
|
आर्किटेक्चर
|
क्वाड-स्विच
|
andnbsp;
|
|
ऑपरेटिंग तापमान
|
-40anddeg;C ~ 85anddeg;C
|
andnbsp;
|
|

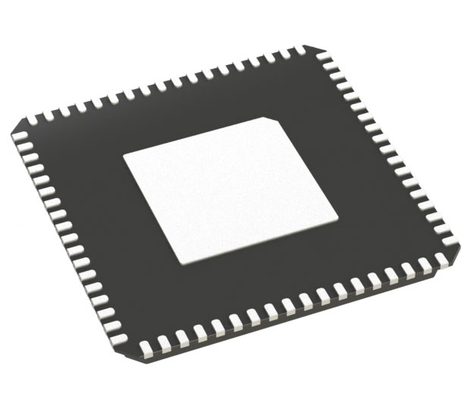

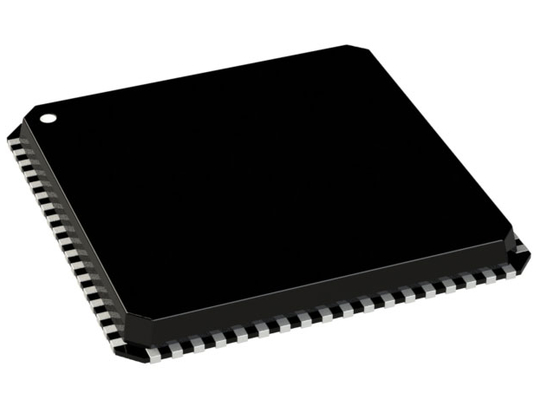

पैकेज / केस
|
72-VFQFN एक्सपोज्ड पैड, CSP
|
andnbsp;
|
|
आपूर्तिकर्ता डिवाइस पैकेज
|
72-LFCSP-VQ (10x10)
|
andnbsp;
|
|
माउंटिंग प्रकार
|
सतह माउंट
|
andnbsp;
|
|
आधार उत्पाद संख्या
|
andnbsp;
चित्रण
