उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| Function: | Step-Up, Step-Down | Output Configuration: | Positive or Negative |
|---|---|---|---|
| Topology: | Buck, Boost | Output Type: | Adjustable |
| Number of Outputs: | 1 | ||
| प्रमुखता देना: | I2C इंटरफेस के साथ ADN8834ACPZ-R7 TEC नियंत्रक,3A TEC नियंत्रक ±2.5°C स्थिरता,LFCSP-32 TEC नियंत्रक 2.7-5.5V आपूर्ति |
||

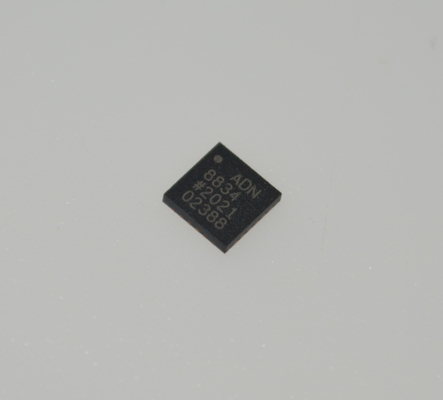

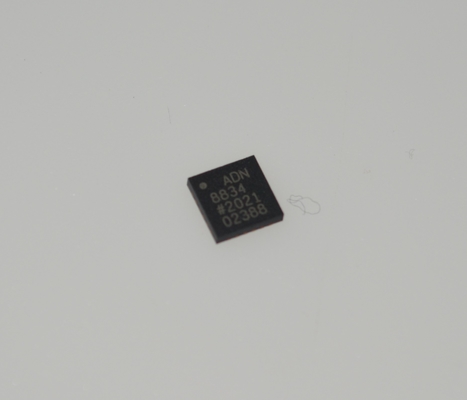

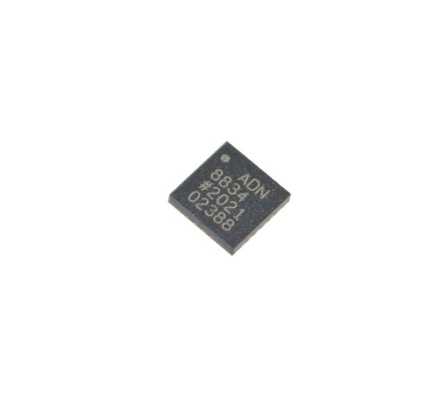

ADN8834ACPZ-R7 3A TEC नियंत्रक औरप्लसmn;2.5anddeg;C स्थिरता 2.7-5.5V आपूर्ति I2C इंटरफ़ेस LFCSP-32 -40anddeg;C से +85anddeg;C
औरnbsp;
विशेषताएँ
► पेटेंट उच्च दक्षता एकल इंडक्टर आर्किटेक्चर
► TEC नियंत्रक के लिए एकीकृत कम RDSON MOSFETs
► TEC वोल्टेज और वर्तमान संचालन निगरानी
► कोई बाहरी सेंस रेसिस्टर की आवश्यकता नहीं है
► स्वतंत्र TEC हीटिंग और कूलिंग वर्तमान सीमा सेटिंग्स
► प्रोग्राम करने योग्य अधिकतम TEC वोल्टेज
► 2.0 मेगाहर्ट्ज PWM ड्राइवर स्विचिंग आवृत्ति
► बाहरी सिंक्रनाइज़ेशन
► दो एकीकृत, शून्य बहाव, रेल-टू-रेल चॉपर एम्पलीफायर
► NTC या RTD थर्मल सेंसर में सक्षम
► 1% सटीकता के साथ 2.50 V संदर्भ आउटपुट
► तापमान लॉक संकेतक
► 25-बॉल, 2.5 मिमी और बार; 2.5 मिमी WLCSP या 24-लीड, 4 मिमी और बार; 4 मिमी LFCSP में उपलब्ध है
► ऑटोमोटिव अनुप्रयोगों के लिए AEC-Q100 योग्य
औरnbsp;
अनुप्रयोग
► TEC तापमान नियंत्रण
► ऑप्टिकल मॉड्यूल
► ऑप्टिकल फाइबर एम्पलीफायर
► ऑप्टिकल नेटवर्किंग सिस्टम
► TEC तापमान नियंत्रण की आवश्यकता वाले उपकरण
औरnbsp;
सामान्य विवरण
ADN88341 एक एकीकृत TEC नियंत्रक वाला एक मोनोलिथिक TEC नियंत्रक है। इसमें एक रैखिक पावर स्टेज, एक पल्स-चौड़ाई मॉड्यूलेशन (PWM) पावर स्टेज, और दो शून्य-बहाव, रेल-टू-रेल ऑपरेशनल एम्पलीफायर हैं। रैखिक नियंत्रक एक H-ब्रिज कॉन्फ़िगरेशन में आंतरिक पावर MOSFETs को नियंत्रित करने के लिए PWM ड्राइवर के साथ काम करता है। थर्मल सेंसर फीडबैक वोल्टेज को मापकर और सिग्नल को कंडीशन करने के लिए आनुपातिक अभिन्न विभेदक (PID) कंपेंसेटर के रूप में एकीकृत ऑपरेशनल एम्पलीफायरों का उपयोग करके, ADN8834 एक TEC के माध्यम से एक लेजर डायोड या TEC मॉड्यूल से जुड़े एक निष्क्रिय घटक के तापमान को प्रोग्राम किए गए लक्ष्य तापमान पर सेट करने के लिए करंट चलाता है।
ADN8834 नकारात्मक तापमान गुणांक (NTC) थर्मिस्टर्स के साथ-साथ सकारात्मक तापमान गुणांक (PTC) प्रतिरोधक तापमान डिटेक्टर (RTD) का समर्थन करता है। लक्ष्य तापमान को डिजिटल-टू-एनालॉग कनवर्टर (DAC) या बाहरी रेसिस्टर डिवाइडर से एनालॉग वोल्टेज इनपुट के रूप में सेट किया जाता है।
ADN8834 का तापमान नियंत्रण लूप बिल्ट इन, शून्य बहाव चॉपर एम्पलीफायरों का उपयोग करके PID क्षतिपूर्ति द्वारा स्थिर होता है। आंतरिक 2.50 V संदर्भ वोल्टेज 1% सटीक आउटपुट प्रदान करता है जिसका उपयोग थर्मिस्टर तापमान सेंसिंग ब्रिज के साथ-साथ हीटिंग और कूलिंग दोनों मोड के लिए अधिकतम TEC करंट और वोल्टेज सीमा को प्रोग्राम करने के लिए एक वोल्टेज डिवाइडर नेटवर्क को बायस करने के लिए किया जाता है। शून्य बहाव चॉपर एम्पलीफायरों के साथ, एक स्वायत्त एनालॉग तापमान नियंत्रण लूप के माध्यम से अत्यंत अच्छी दीर्घकालिक तापमान स्थिरता बनाए रखी जाती है।
औरnbsp;
जानकारी
|
श्रेणी
|
औरnbsp;
|
|
|
निर्माता
|
एनालॉग डिवाइसेस इंक।
|
औरnbsp;
|
|
श्रृंखला
|
-
|
औरnbsp;
|
|
पैकेजिंग
|
टेप एंडamp; रील (TR)
कट टेप (CT)
डिजी-रीलैंडरेग;
|
औरnbsp;
औरnbsp;
औरnbsp;
|
|
भाग की स्थिति
|
सक्रिय
|
औरnbsp;
|
|
अनुप्रयोग
|
थर्मोइलेक्ट्रिक कूलर
|
औरnbsp;
|
|
वर्तमान - आपूर्ति
|
3.3mA
|
औरnbsp;
|
|
वोल्टेज - आपूर्ति
|
2.7V ~ 5.5V
|
औरnbsp;
|
|
ऑपरेटिंग तापमान
|
-40anddeg;C ~ 125anddeg;C
|
औरnbsp;
|
|
माउंटिंग प्रकार
|
सतह माउंट
|
औरnbsp;
|
|
पैकेज / केस
|
24-WFQFN एक्सपोज्ड पैड, CSP
|
औरnbsp;
|
|
आपूर्तिकर्ता डिवाइस पैकेज
|
24-LFCSP (4x4)
|
औरnbsp;
|
|
आधार उत्पाद संख्या
|
औरnbsp;
औरnbsp;
चित्रण
