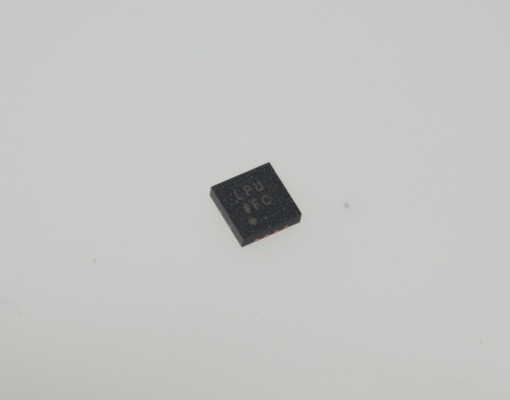

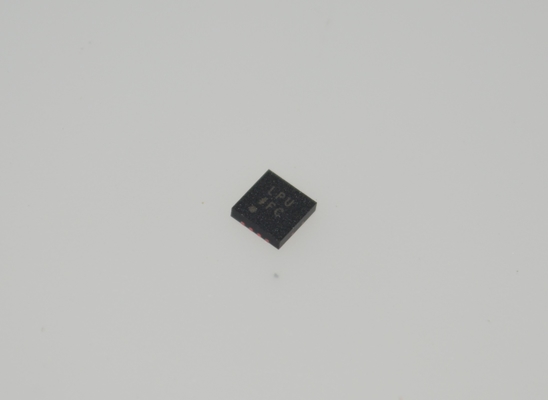

ADM7170ACPZ-3.3-R7 3.3V 2A एलडीओ नियामक 1.8-6.5V इनपुट 1μV आरएमएस शोर 75dB पीएसआरआर एलएफसीएसपी-8 -40°C से +125°C AEC-Q100

ADM7170ACPZ-3.3-R7 3.3V 2A LDO रेगुलेटर 1.8-6.5V इनपुट 1andmu;V RMS शोर 75dB PSRR LFCSP-8 -40anddeg;C से +125anddeg;C AEC-Q100

andnbsp;

विशेषताएँ

इनपुट वोल्टेज रेंज: 2.3 V से 6.5 V

अधिकतम लोड करंट: 500 mA

कम शोर: 5 andmicro;V rms आउटपुट वोल्टेज से स्वतंत्र

andnbsp; 100 Hz से 100 kHz

तेज़ क्षणिक प्रतिक्रिया: 1 mA से 500 mA लोड स्टेप के लिए 1.5 andmu;s

100 kHz पर 60 dB PSRR

कम ड्रॉपआउट वोल्टेज: 500 mA लोड पर 42 mV, VOUT = 3 V

प्रारंभिक सटीकता: andplusmn;0.75%

लाइन, लोड और तापमान पर सटीकता: andplusmn;1.25%

शांत करंट, IGND = बिना लोड के 0.7 mA

कम शटडाउन करंट: VIN = 5 V पर 0.25 andmu;A

छोटे 4.7 andmicro;F सिरेमिक आउटपुट कैपेसिटर के साथ स्थिर

समायोज्य और निश्चित आउटपुट वोल्टेज विकल्प: 1.2 V से 5.0 V

1.2 V से VIN andminus; VDO तक समायोज्य आउटपुट

सटीक सक्षम

समायोज्य सॉफ्ट स्टार्ट

8-लीड, 3 मिमी andtimes; 3 मिमी LFCSP पैकेज

andnbsp;

अनुप्रयोग

शोर संवेदनशील अनुप्रयोगों के लिए विनियमन: ADC और DAC सर्किट, सटीक एम्पलीफायर, PLL/VCO, और क्लॉकिंग IC

संचार और बुनियादी ढांचा

चिकित्सा और स्वास्थ्य सेवा

औद्योगिक और उपकरण

andnbsp;

सामान्य विवरण

ADM7170 एक CMOS, कम ड्रॉपआउट रैखिक नियामक (LDO) है जो 2.3 V से 6.5 V तक संचालित होता है और 500 mA तक आउटपुट करंट प्रदान करता है। यह उच्च आउटपुट करंट LDO 6 V से 1.2 V रेल तक संचालित होने वाले उच्च प्रदर्शन वाले एनालॉग और मिश्रित सिग्नल सर्किट के विनियमन के लिए आदर्श है। एक उन्नत मालिकाना वास्तुकला का उपयोग करते हुए, डिवाइस उच्च बिजली आपूर्ति अस्वीकृति और कम शोर प्रदान करता है, और केवल एक छोटे 4.7 andmicro;F सिरेमिक आउटपुट कैपेसिटर के साथ उत्कृष्ट लाइन और लोड क्षणिक प्रतिक्रिया प्राप्त करता है। लोड क्षणिक प्रतिक्रिया आमतौर पर 1 mA से 500 mA लोड स्टेप के लिए 1.5 andmu;s होती है।

ADM7170 17 निश्चित आउटपुट वोल्टेज विकल्पों में उपलब्ध है। निम्नलिखित वोल्टेज स्टॉक से उपलब्ध हैं: 1.3 V, 1.8 V, 2.5 V, 3.0 V, 3.3 V, 4.2 V, और 5.0 V। विशेष आदेश द्वारा उपलब्ध अतिरिक्त वोल्टेज हैं: 1.5 V, 1.85 V, 2.0 V, 2.2 V, 2.7 V, 2.75 V, 2.8 V, 2.85 V, 3.8 V, और 4.6 V। एक समायोज्य संस्करण भी उपलब्ध है जो बाहरी प्रतिक्रिया डिवाइडर के साथ 1.2 V से VIN andminus; VDO तक की आउटपुट वोल्टेज की अनुमति देता है।

सॉफ्ट स्टार्ट पिन के माध्यम से स्टार्ट-अप समय को समायोजित करके इनरश करंट को नियंत्रित किया जा सकता है। 1 nF सॉफ्ट स्टार्ट कैपेसिटर के साथ विशिष्ट स्टार्ट-अप समय लगभग 1.0 ms है। ADM7170 नियामक आउटपुट शोर आउटपुट वोल्टेज से स्वतंत्र 5 andmu;V rms है। ADM7170 एक 8-लीड, 3 मिमी andtimes; 3 मिमी LFCSP में उपलब्ध है, जो इसे न केवल एक बहुत ही कॉम्पैक्ट समाधान बनाता है, बल्कि एक छोटे, कम प्रोफाइल फुटप्रिंट में 500 mA तक आउटपुट करंट की आवश्यकता वाले अनुप्रयोगों के लिए उत्कृष्ट थर्मल प्रदर्शन भी प्रदान करता है।

andnbsp;

जानकारी

andnbsp;

चित्रण
