उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| समारोह: | कदम-अप, चरण-डाउन | आउटपुट कॉन्फ़िगरेशन: | सकारात्मक या नकारात्मक |
|---|---|---|---|
| टोपोलॉजी: | हिरन बढ़ावा | उत्पादन का प्रकार: | एडजस्टेबल |
| आउटपुट की संख्या: | 1 | ||
| प्रमुखता देना: | औद्योगिक ग्रेड 16-बिट ADC,AD9467BCPZ-250,AD9467BCPZ-250 ADC |
||

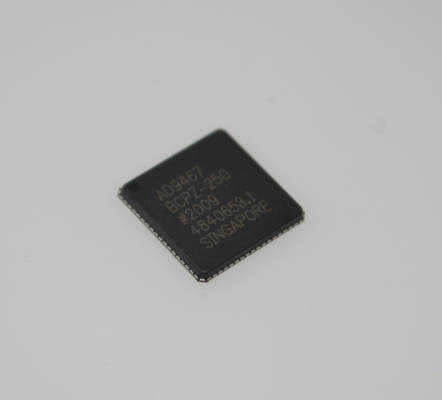

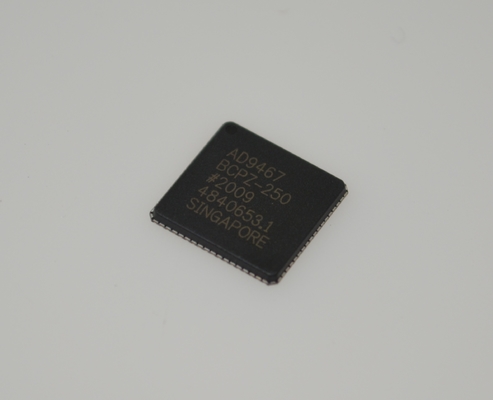

AD9467BCPZ-250 16-बिट 250MSPS ADC 80dB SNR 1.8V आपूर्ति LVDS आउटपुट LFCSP-64 -40anddeg;C से +85anddeg;C औद्योगिक ग्रेड
औरnbsp;
विशेषताएं
¢ 75.5 डीबीएफएस एसएनआर 210 मेगाहर्ट्ज पर 250 एमएसपीएस पर
90 डीबीएफएस एसएफडीआर 300 मेगाहर्ट्ज पर 250 एमएसपीएस पर
170 मेगाहर्ट्ज पर 250 एमएसपीएस पर एसएफडीआर
औरnbsp; 92 डीबीएफएस और माइनस 1 डीबीएफएस पर
औरnbsp; ₹ 100 डीबीएफएस और माइनस 2 डीबीएफएस पर
60 एफएस आरएमएस जिट
250 एमएसपीएस पर उत्कृष्ट रैखिकता
औरnbsp; ️ DNL = औरplusmn;0.5 एलएसबी विशिष्ट
और ️ INL = और+mn;3.5 एलएसबी विशिष्ट
2 V p-p से 2.5 V p-p (डिफ़ॉल्ट) अंतर पूर्ण पैमाने पर इनपुट (प्रोग्राम करने योग्य)
एकीकृत इनपुट बफर
बाहरी संदर्भ सहायता विकल्प
घड़ी कार्य चक्र स्थिर करनेवाला
उपलब्ध आउटपुट घड़ी
सीरियल पोर्ट कंट्रोल
औरnbsp; ️ अंतर्निहित चयन योग्य डिजिटल परीक्षण पैटर्न पीढ़ी
औरnbsp; चयन योग्य आउटपुट डेटा प्रारूप
LVDS आउटपुट (ANSI-644 संगत)
1.8 वॉल्ट और 3.3 वॉल्ट की आपूर्ति
औरnbsp;
अनुप्रयोग
बहुवाहक, बहु-मोड सेलुलर रिसीवर
️ एंटीना सरणी की स्थिति
शक्ति एम्पलीफायर रैखिकरण
ब्रॉडबैंड वायरलेस
रडार
अवरक्त इमेजरी
संचार उपकरण
औरnbsp;
सामान्य विवरण
AD9467 एक 16-बिट, मोनोलिथिक, IF सैंपलिंग एनालॉग-टू-डिजिटल कन्वर्टर (ADC) है। यह व्यापक बैंडविड्थ और उपयोग में आसानी पर उच्च प्रदर्शन के लिए अनुकूलित है।उत्पाद 250 एमएसपीएस रूपांतरण दर पर काम करता है और वायरलेस रिसीवर के लिए डिज़ाइन किया गया है, उपकरण और परीक्षण उपकरण जिन्हें उच्च गतिशीलता की आवश्यकता होती है।
एडीसी को पूर्ण प्रदर्शन संचालन के लिए 1.8 वी और 3.3 वी बिजली आपूर्ति और एक निम्न वोल्टेज अंतर इनपुट घड़ी की आवश्यकता होती है।कई अनुप्रयोगों के लिए कोई बाहरी संदर्भ या ड्राइवर घटकों की आवश्यकता नहीं हैडेटा आउटपुट एलवीडीएस संगत (एएनएसआई-644 संगत) हैं और इसमें छोटी दूरी के लिए आवश्यक कुल वर्तमान को कम करने के साधन शामिल हैं।
एक नया आउटपुट बिट सिग्नल करने के लिए आउटपुट पर डेटा कैप्चर करने के लिए एक डेटा क्लॉक आउटपुट (डीसीओ) प्रदान किया जाता है।
एसपीआई के माध्यम से समर्थित आंतरिक पावर-डाउन सुविधा आमतौर पर निष्क्रिय होने पर 5 एमडब्ल्यू से कम खपत करती है।
वैकल्पिक विशेषताएं उपयोगकर्ताओं को इनपुट रेंज, डेटा प्रारूप चयन, और आउटपुट डेटा परीक्षण पैटर्न सहित विभिन्न चयन योग्य ऑपरेटिंग स्थितियों को लागू करने की अनुमति देती हैं।
AD9467 एक पीबी मुक्त, 72-लीड, LFCSP में उपलब्ध है, जो कि औद्योगिक तापमान रेंज में विनिर्दिष्ट है और -40 डिग्री सेल्सियस से +85 डिग्री सेल्सियस तक।
औरnbsp;
उत्पाद की मुख्य विशेषताएं
1एसएफडीआर में सुधार के लिए आईएफ अनुकूलन क्षमता का प्रयोग किया जाता है।
2मल्टी कैरियर, मल्टीमोड 3जी और 4जी सेलुलर बेस स्टेशन रिसीवर जैसे आईएफ सैंपलिंग अनुप्रयोगों के लिए उत्कृष्ट एसएफडीआर प्रदर्शन।
3उपयोग में आसानीः ऑन-चिप संदर्भ, उच्च इनपुट प्रतिबाधा बफर, समायोज्य एनालॉग इनपुट रेंज और डेटा कैप्चर को सरल बनाने के लिए एक आउटपुट घड़ी।
4पीबी मुक्त, 72 लीड वाले एलएफसीएसपी पैकेज में पैक किया गया है।
5क्लॉक ड्यूटी साइकिल स्टेबलाइजर (डीसीएस) इनपुट क्लॉक पल्स चौड़ाई की एक विस्तृत श्रृंखला पर प्रति फर्मेंस समग्र एडीसी बनाए रखता है।
6मानक सीरियल पोर्ट इंटरफेस (एसपीआई) विभिन्न उत्पाद सुविधाओं और कार्यों का समर्थन करता है, जैसे डेटा स्वरूपण (ऑफसेट बाइनरी, दो का पूरक, या ग्रे कोडिंग) ।
औरnbsp;
सूचना
|
श्रेणी
|
एकीकृत सर्किट (IC)
डेटा अधिग्रहण
एनालॉग से डिजिटल कन्वर्टर्स (एडीसी)
|
औरnbsp;
|
|
निर्माता
|
एनालॉग डिवाइस इंक.
|
औरnbsp;
|
|
श्रृंखला
|
-
|
औरnbsp;
|
|
पैकेजिंग
|
ट्रे
|
औरnbsp;
|
|
भाग की स्थिति
|
सक्रिय
|
औरnbsp;
|
|
बिट्स की संख्या
|
16
|
औरnbsp;
|
|
नमूनाकरण दर (प्रति सेकंड)
|
250M
|
औरnbsp;
|
|
इनपुट की संख्या
|
1
|
औरnbsp;
|
|
इनपुट प्रकार
|
भिन्न, एकल-अंत
|
औरnbsp;
|
|
डेटा इंटरफ़ेस
|
एलवीडीएस - समानांतर
|
औरnbsp;
|
|
विन्यास
|
एडीसी
|
औरnbsp;
|
|
अनुपात - एस/एचःएडीसी
|
-
|
औरnbsp;
|
|
ए/डी कन्वर्टर्स की संख्या
|
1
|
औरnbsp;
|
|
वास्तुकला
|
पाइपलाइन
|
औरnbsp;
|
|
संदर्भ प्रकार
|
बाहरी, आंतरिक
|
औरnbsp;
|
|
वोल्टेज - आपूर्ति, एनालॉग
|
1.8V, 3.3V
|
औरnbsp;
|
|
वोल्टेज - आपूर्ति, डिजिटल
|
1.7V ~ 1.9V
|
औरnbsp;
|
|
विशेषताएं
|
-
|
औरnbsp;
|
|
परिचालन तापमान
|
-40°C ~ 85°C
|
औरnbsp;
|
|

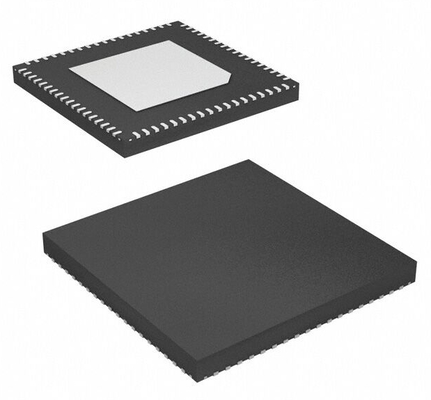

पैकेज / मामला
|
72-VFQFN एक्सपोज़ेड पैड, सीएसपी
|
औरnbsp;
|
|
आपूर्तिकर्ता उपकरण पैकेज
|
72-LFCSP-VQ (10x9.75)
|
औरnbsp;
|
|
माउंटिंग प्रकार
|
सतह माउंट
|
औरnbsp;
|
|
मूल उत्पाद संख्या
|
AD9467
|
औरnbsp;
चित्रण
