उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| Function: | Step-Up, Step-Down | Output Configuration: | Positive or Negative |
|---|---|---|---|
| Topology: | Buck, Boost | Output Type: | Adjustable |
| Number of Outputs: | 1 | ||
| प्रमुखता देना: | 1nA Bias वर्तमान उपकरण एम्पलीफायर,AD822ARZ,AD822ARZ उपकरण प्रवर्धक |
||

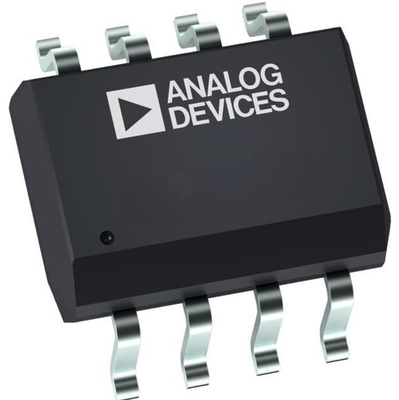

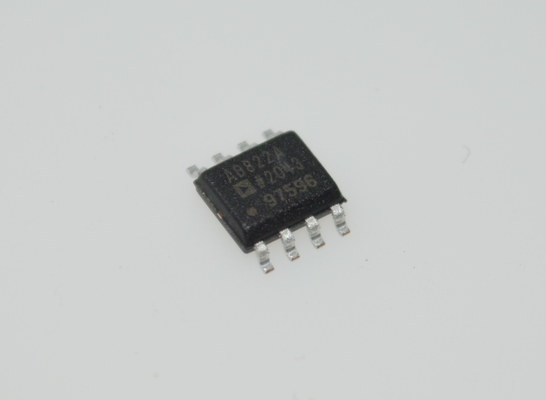

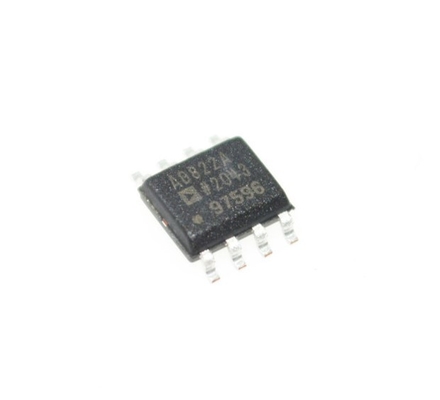

AD822ARZ सटीक इंस्ट्रूमेंटेशन एम्पलीफायर 1nA बायस करंट 0.3μV/°C ड्रिफ्ट SOIC-8 2.2-18V -40°C से +125°C
विशेषताएँ
सच्चा एकल-आपूर्ति संचालन
आउटपुट रेल-टू-रेल झूलता है
इनपुट वोल्टेज रेंज ग्राउंड से नीचे तक फैली हुई है
5 V से 30 V तक एकल-आपूर्ति क्षमता
±2.5 V से ±15 V तक दोहरी-आपूर्ति क्षमता
उच्च लोड ड्राइव
350 pF का कैपेसिटिव लोड ड्राइव, G = +1
15 mA का न्यूनतम आउटपुट करंट
कम बिजली के लिए उत्कृष्ट एसी प्रदर्शन
800 µA अधिकतम शांत करंट प्रति एम्पलीफायर
एकता-लाभ बैंडविड्थ: 1.8 मेगाहर्ट्ज
3 V/μs की स्लीव दर
अच्छा डीसी प्रदर्शन
800 µV अधिकतम इनपुट ऑफसेट वोल्टेज
2 µV/°C विशिष्ट ऑफसेट वोल्टेज ड्रिफ्ट
25 pA अधिकतम इनपुट बायस करंट
कम शोर
13 nV/√Hz 10 kHz पर
कोई चरण व्युत्क्रमण नहीं
अनुप्रयोग
बैटरी से चलने वाला सटीक इंस्ट्रूमेंटेशन
फोटोडायोड प्रीएम्प्स
सक्रिय फ़िल्टर
12-बिट से 14-बिट डेटा अधिग्रहण सिस्टम
चिकित्सा उपकरण
कम बिजली संदर्भ और नियामक
सामान्य विवरण
AD822 एक दोहरी सटीक, कम बिजली FET इनपुट ऑप एम्प है जो 5 V से 30 V की एकल आपूर्ति से या ±2.5 V से ±15 V की दोहरी आपूर्ति से संचालित हो सकता है। इसमें एक सच्चा एकल-आपूर्ति क्षमता है जिसमें इनपुट वोल्टेज रेंज नकारात्मक रेल से नीचे तक फैली हुई है, जिससे AD822 एकल-आपूर्ति मोड में ग्राउंड से नीचे इनपुट सिग्नल को समायोजित कर सकता है। आउटपुट वोल्टेज स्विंग प्रत्येक रेल के 10 mV के भीतर तक फैली हुई है, जो अधिकतम आउटपुट गतिशील रेंज प्रदान करती है।
800 µV अधिकतम का ऑफसेट वोल्टेज, 2 µV/°C का ऑफसेट वोल्टेज ड्रिफ्ट, 25 pA से कम इनपुट बायस करंट, और कम इनपुट वोल्टेज शोर 1 gigaohm तक की स्रोत प्रतिबाधा के साथ डीसी सटीकता प्रदान करते हैं। 1.8 मेगाहर्ट्ज एकता-लाभ बैंडविड्थ, 10 kHz पर –93 dB कुल हार्मोनिक विरूपण (THD), और 3 V/μs स्लीव दर 800 µA प्रति एम्पलीफायर के कम आपूर्ति करंट के साथ प्रदान की जाती है।
जानकारी
|
श्रेणी
|
|
|
|
एमएफआर
|
|
|
|
श्रृंखला
|
-
|
|
|
पैकेजिंग
|
ट्यूब
|
|
|
भाग की स्थिति
|
सक्रिय
|
|
|
एम्पलीफायर प्रकार
|
|
|
|
सर्किट की संख्या
|
2
|
|
|
आउटपुट प्रकार
|
रेल-टू-रेल
|
|
|
स्लीव दर
|
3V/µs
|
|
|
लाभ बैंडविड्थ उत्पाद
|
1.9 मेगाहर्ट्ज
|
|
|
-3db बैंडविड्थ
|
1.9 मेगाहर्ट्ज
|
|
|
करंट - इनपुट बायस
|
2 pA
|
|
|
वोल्टेज - इनपुट ऑफसेट
|
400 µV
|
|
|
करंट - आपूर्ति
|
1.24mA
|
|
|
करंट - आउटपुट / चैनल
|
20 mA
|
|
|
वोल्टेज - आपूर्ति स्पैन (न्यूनतम)
|
5 V
|
|
|
वोल्टेज - आपूर्ति स्पैन (अधिकतम)
|
30 V
|
|
|
ऑपरेटिंग तापमान
|
-40°C ~ 85°C
|
|
|
माउंटिंग प्रकार
|
सतह माउंट
|
|
|
पैकेज / केस
|
8-SOIC (0.154", 3.90mm चौड़ाई)
|
|
|
आपूर्तिकर्ता डिवाइस पैकेज
|
8-SOIC
|
|
|
आधार उत्पाद संख्या
|
चित्रण
