उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| समारोह: | कदम-अप, चरण-डाउन | आउटपुट कॉन्फ़िगरेशन: | सकारात्मक या नकारात्मक |
|---|---|---|---|
| टोपोलॉजी: | हिरन बढ़ावा | उत्पादन का प्रकार: | एडजस्टेबल |
| आउटपुट की संख्या: | 1 | ||
| प्रमुखता देना: | SPI इंटरफेस AD9833BRMZ,MSOP-10 AD9833BRMZ,AD9833BRMZ प्रोग्राम करने योग्य डीडीएस |
||
AD9833BRMZ
औरnbsp;
विशेषताएँ
डिजिटली प्रोग्रामेबल आवृत्ति और चरण 3 V पर 12.65 mW बिजली की खपत 0 MHz से 12.5 MHz आउटपुट आवृत्ति रेंज 28-बिट रिज़ॉल्यूशन: 25 MHz संदर्भ घड़ी पर 0.1 Hz साइनसोइडल, त्रिकोणीय और वर्ग तरंग आउटपुट 2.3 V से 5.5 V बिजली आपूर्ति कोई बाहरी घटक आवश्यक नहीं 3-तार SPI इंटरफ़ेस विस्तारित तापमान रेंज: औरminus;40anddeg;C से +105anddeg;C पावर-डाउन विकल्प 10-लीड MSOP पैकेज ऑटोमोटिव अनुप्रयोगों के लिए AEC-Q100 योग्य
औरnbsp;
अनुप्रयोग
आवृत्ति उत्तेजना/तरंग उत्पन्न करना तरल और गैस प्रवाह माप संवेदी अनुप्रयोग: निकटता, गति और दोष का पता लगाना लाइन हानि/क्षीणन परीक्षण और चिकित्सा उपकरण स्वीप/क्लॉक जनरेटर टाइम डोमेन रिफ्लेक्टोमेट्री (TDR) अनुप्रयोग
औरnbsp;
सामान्य विवरण
AD9833 एक कम बिजली, प्रोग्रामेबल वेवफॉर्म जनरेटर है जो साइन, त्रिकोणीय और वर्ग तरंग आउटपुट उत्पन्न करने में सक्षम है। विभिन्न प्रकार के सेंसिंग, एक्चुएशन और टाइम डोमेन रिफ्लेक्टोमेट्री (TDR) अनुप्रयोगों में वेवफॉर्म जनरेशन की आवश्यकता होती है। आउटपुट आवृत्ति और चरण सॉफ्टवेयर प्रोग्रामेबल हैं, जिससे आसान ट्यूनिंग की अनुमति मिलती है। कोई बाहरी घटक आवश्यक नहीं हैं। आवृत्ति रजिस्टर 28 बिट चौड़े हैं: 25 मेगाहर्ट्ज क्लॉक दर के साथ, 0.1 हर्ट्ज का रिज़ॉल्यूशन प्राप्त किया जा सकता है; 1 मेगाहर्ट्ज क्लॉक दर के साथ, AD9833 को 0.004 हर्ट्ज रिज़ॉल्यूशन तक ट्यून किया जा सकता है।
AD9833 को 3-तार सीरियल इंटरफ़ेस के माध्यम से लिखा जाता है। यह सीरियल इंटरफ़ेस 40 मेगाहर्ट्ज तक की क्लॉक दरों पर संचालित होता है और डीएसपी और माइक्रो कंट्रोलर मानकों के साथ संगत है। डिवाइस 2.3 V से 5.5 V तक की बिजली आपूर्ति के साथ संचालित होता है।
AD9833 में एक पावर-डाउन फ़ंक्शन (SLEEP) है। यह फ़ंक्शन डिवाइस के उन अनुभागों को बंद करने की अनुमति देता है जिनका उपयोग नहीं किया जा रहा है, जिससे भाग की वर्तमान खपत कम हो जाती है। उदाहरण के लिए, क्लॉक आउटपुट उत्पन्न होने पर DAC को बंद किया जा सकता है।

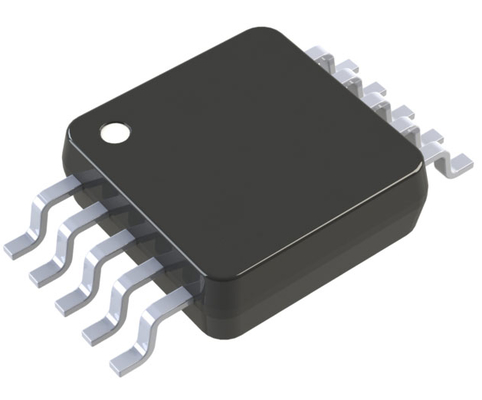

AD9833 एक 10-लीड MSOP पैकेज में उपलब्ध है।
औरnbsp;
जानकारी
|
श्रेणी
|
एकीकृत सर्किट (ICs)
इंटरफ़ेस
डायरेक्ट डिजिटल सिंथेसिस (DDS)
|
औरnbsp;
|
|
निर्माता
|
एनालॉग डिवाइसेस इंक।
|
औरnbsp;
|
|
श्रृंखला
|
-
|
औरnbsp;
|
|
पैकेजिंग
|
ट्यूब
|
औरnbsp;
|
|
भाग की स्थिति
|
सक्रिय
|
औरnbsp;
|
|
रिज़ॉल्यूशन (बिट्स)
|
10 बी
|
औरnbsp;
|
|
मास्टर fclk
|
25 मेगाहर्ट्ज
|
औरnbsp;
|
|
ट्यूनिंग वर्ड चौड़ाई (बिट्स)
|
28 बी
|
औरnbsp;
|
|
वोल्टेज - आपूर्ति
|
2.3V ~ 5.5V
|
औरnbsp;
|
|
ऑपरेटिंग तापमान
|
-40anddeg;C ~ 105anddeg;C
|
औरnbsp;
|
|
ग्रेड
|
-
|
औरnbsp;
|
|
योग्यता
|
-
|
औरnbsp;
|
|
माउंटिंग प्रकार
|
सतह माउंट
|
औरnbsp;
|
|
पैकेज / केस
|
10-TFSOP, 10-MSOP (0.118andquot;, 3.00mm चौड़ाई)
|
औरnbsp;
|
|
आपूर्तिकर्ता डिवाइस पैकेज
|
10-MSOP
|
औरnbsp;
|
|
आधार उत्पाद संख्या
|
AD9833
|
औरnbsp;

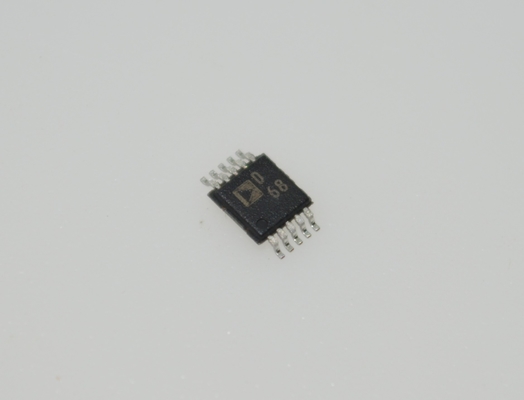

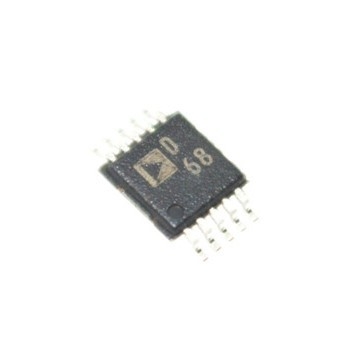

चित्रण
