उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| Function: | Step-Up, Step-Down | Output Configuration: | Positive or Negative |
|---|---|---|---|
| Topology: | Buck, Boost | Output Type: | Adjustable |
| Number of Outputs: | 1 | ||
| प्रमुखता देना: | 8-बिट मल्टीप्लाइंग DAC,DIP-20 मल्टीप्लाइंग DAC,DAC0832LCN मल्टीप्लाइंग DAC |
||

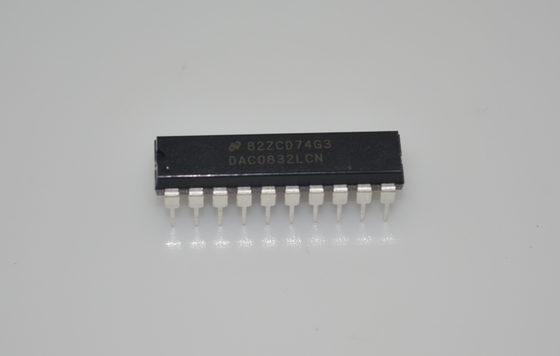

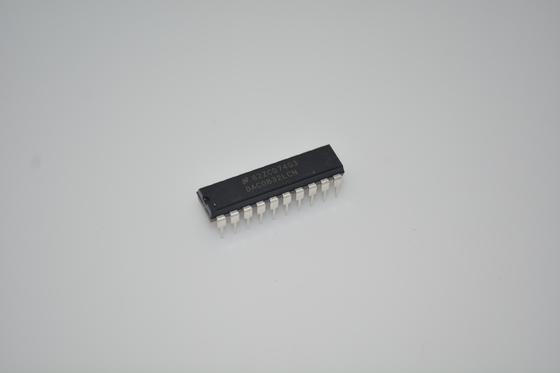

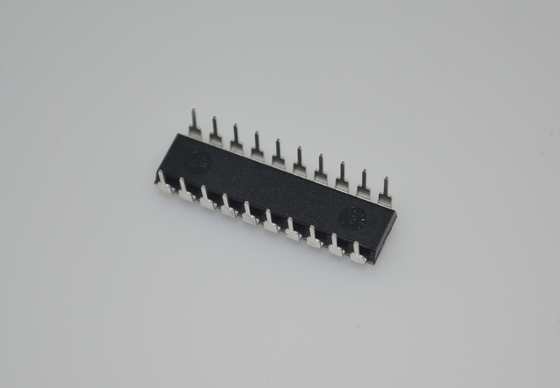

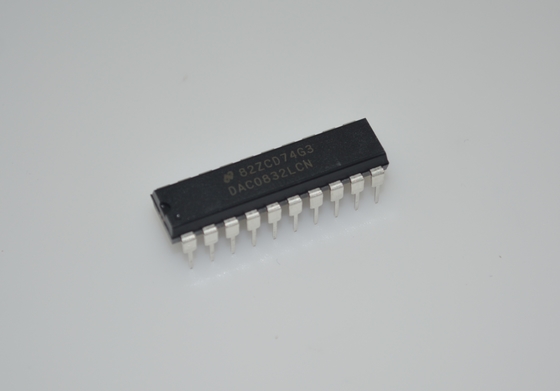

DAC0832LCN
विशेषताएं
• डबल-बफर, सिंगल-बफर या डिजिटल डेटा इनपुट के माध्यम से प्रवाह
• 12 बिट DAC1230 सीरीज के साथ आसान इंटरचेंज और पिन संगत
• सभी लोकप्रिय माइक्रोप्रोसेसरों के लिए प्रत्यक्ष इंटरफ़ेस
• रैखिकता निर्दिष्ट शून्य और पूर्ण पैमाने पर समायोजित केवल नहीं सबसे अच्छा सीधी रेखा फिट के साथ।
• ±10V संदर्भ-पूर्ण 4-चतुर्भुज गुणा के साथ काम करता है
• वोल्टेज स्विचिंग मोड में इस्तेमाल किया जा सकता है
• तार्किक इनपुट जो टीटीएल वोल्टेज लेवल स्पेक्स (1.4V तार्किक थ्रेशोल्ड) को पूरा करते हैं
• यदि वांछित हो तो ′′ स्टैंड अलोन ′′ (μP के बिना) संचालित करता है
• 20-पिन SOIC या PLCC पैकेज में उपलब्ध है
मुख्य विनिर्देश
• वर्तमान जमाव समयः 1 μs
• संकल्पः 8 बिट
• रैखिकताः 8, 9 या 10 बिट्स (बीमित ओवर टेम्प)
• लाभ टेम्पको: 0.0002% FS/°C
• कम शक्ति विसर्जनः 20 एमडब्ल्यू
• एकल बिजली आपूर्तिः 5 से 15 वीडीसी
विवरण
DAC0830 एक उन्नत CMOS/Si-Cr 8-बिट गुणन DAC है जिसे 8080, 8048, 8085, Z80® और अन्य लोकप्रिय माइक्रोप्रोसेसरों के साथ सीधे इंटरफेस करने के लिए डिज़ाइन किया गया है।एक जमा सिलिकॉन-क्रोमियम आर-2आर प्रतिरोधक सीढ़ी नेटवर्क संदर्भ धारा को विभाजित करता है और सर्किट को उत्कृष्ट तापमान ट्रैकिंग विशेषताएं प्रदान करता है (0.05% पूर्ण पैमाने सीमा अधिकतम रैखिकता त्रुटि तापमान पर) सर्किट कम बिजली की खपत और कम आउटपुट रिसाव वर्तमान त्रुटियों को प्राप्त करने के लिए सीएमओएस वर्तमान स्विच और नियंत्रण तर्क का उपयोग करता है।विशेष सर्किटरी टीटीएल तर्क इनपुट वोल्टेज स्तर संगतता प्रदान करती है.
डबल बफरिंग इन डीएसी को अगले डिजिटल शब्द को पकड़ते हुए एक डिजिटल शब्द के अनुरूप एक वोल्टेज आउटपुट करने की अनुमति देता है। यह किसी भी संख्या के डीएसी के एक साथ अद्यतन की अनुमति देता है।
DAC0830 श्रृंखला माइक्रोप्रोसेसर संगत DAC (MICRO DAC) के परिवार के 8-बिट सदस्य हैं।
सूचना
|
श्रेणी
|
|
|
|
निर्माता
|
टेक्सास इंस्ट्रूमेंट्स
|
|
|
श्रृंखला
|
-
|
|
|
पैकेजिंग
|
ट्यूब
|
|
|
भाग की स्थिति
|
अप्रचलित
|
|
|
DigiKey प्रोग्राम करने योग्य
|
सत्यापित नहीं
|
|
|
बिट्स की संख्या
|
8
|
|
|
डी/ए कन्वर्टर्स की संख्या
|
1
|
|
|
निपटान का समय
|
1μs (प्रकार)
|
|
|
आउटपुट प्रकार
|
वर्तमान - अनबफर
|
|
|
अंतर आउटपुट
|
हाँ
|
|
|
डेटा इंटरफ़ेस
|
समानांतर
|
|
|
संदर्भ प्रकार
|
बाहरी
|
|
|
वोल्टेज - आपूर्ति, एनालॉग
|
5V ~ 15V
|
|
|
वोल्टेज - आपूर्ति, डिजिटल
|
5V ~ 15V
|
|
|
INL/DNL (LSB)
|
-
|
|
|
वास्तुकला
|
डीएसी गुणा करना
|
|
|
परिचालन तापमान
|
0°C ~ 70°C
|
|
|
पैकेज / मामला
|
20-डीआईपी (0.300", 7.62 मिमी)
|
|
|
आपूर्तिकर्ता उपकरण पैकेज
|
20-PDIP
|
|
|
माउंटिंग प्रकार
|
छेद से
|
|
|
मूल उत्पाद संख्या
|
चित्रण
