TMS320C6747DZKBA3 456MHz डुअल-कोर डीएसपी 3648MBPS 32KB L1 कैश 256KB RAM BGA-256 -40°C से +100°C इंडस्ट्रियल डीएसपी

चीन TOP Electronic Industry Co., Ltd. प्रमाणपत्र
चीन TOP Electronic Industry Co., Ltd. प्रमाणपत्र
10 साल के सहयोग के साथ उत्कृष्ट उत्पाद, अच्छी गुणवत्ता, प्रतिस्पर्धी मूल्य, पेशेवर सेवा, अब हम एक दूसरे के अच्छे दोस्त बन जाते हैं।

—— बोनाविया से रोनाल्ड

चीन में हमारे साथी के रूप में टॉप को ढूंढना बहुत खुशी है, यहां हम सबसे अच्छा उत्पाद और सीरिस प्राप्त कर सकते हैं, वे हमेशा ग्राहक को पहले स्थान पर रखते हैं।

—— अर्जेंटीना से कार्लोस

मैं आपकी सभी सेवा से बहुत संतुष्ट हूं। यह वास्तव में एक अच्छी टीम है! आपके एक-स्टॉप समाधान प्रस्ताव के साथ, हमें अधिक समय और पैसा बचाने में मदद करें

—— इटली से जियानकारलो

मैं अब ऑनलाइन चैट कर रहा हूँ

TMS320C6747DZKBA3 456MHz डुअल-कोर डीएसपी 3648MBPS 32KB L1 कैश 256KB RAM BGA-256 -40°C से +100°C इंडस्ट्रियल डीएसपी

TMS320C6747DZKBA3 456MHz डुअल-कोर डीएसपी 3648MBPS 32KB L1 कैश 256KB RAM BGA-256 -40°C से +100°C इंडस्ट्रियल डीएसपी
TMS320C6747DZKBA3 456MHz डुअल-कोर डीएसपी 3648MBPS 32KB L1 कैश 256KB RAM BGA-256 -40°C से +100°C इंडस्ट्रियल डीएसपी TMS320C6747DZKBA3 456MHz डुअल-कोर डीएसपी 3648MBPS 32KB L1 कैश 256KB RAM BGA-256 -40°C से +100°C इंडस्ट्रियल डीएसपी TMS320C6747DZKBA3 456MHz डुअल-कोर डीएसपी 3648MBPS 32KB L1 कैश 256KB RAM BGA-256 -40°C से +100°C इंडस्ट्रियल डीएसपी TMS320C6747DZKBA3 456MHz डुअल-कोर डीएसपी 3648MBPS 32KB L1 कैश 256KB RAM BGA-256 -40°C से +100°C इंडस्ट्रियल डीएसपी

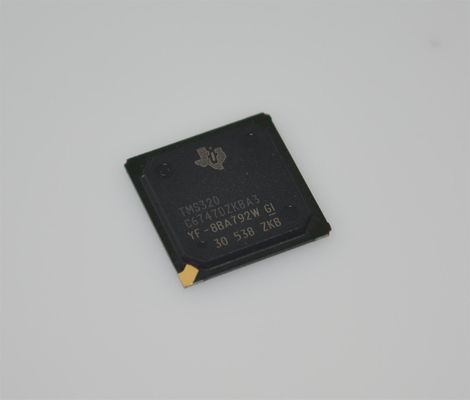

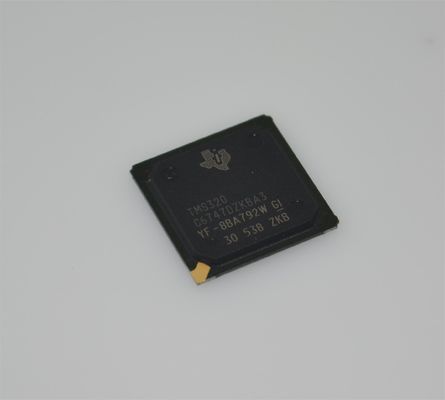

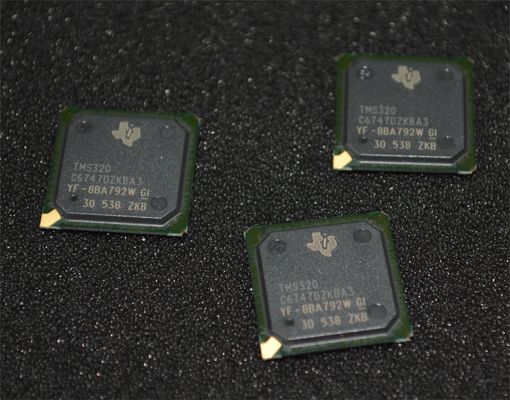

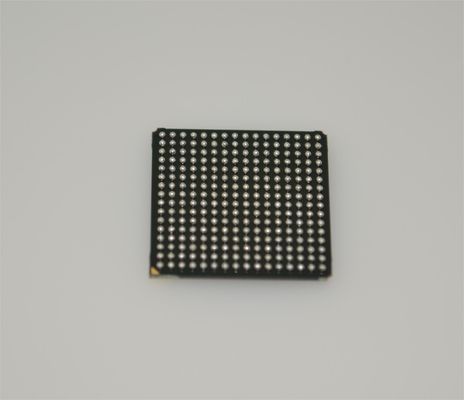

बड़ी छवि :  TMS320C6747DZKBA3 456MHz डुअल-कोर डीएसपी 3648MBPS 32KB L1 कैश 256KB RAM BGA-256 -40°C से +100°C इंडस्ट्रियल डीएसपी

उत्पाद विवरण:
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: Texas Instruments
प्रमाणन: CE, GCF, ROHS
मॉडल संख्या: TMS320C6747DZKBA3
भुगतान & नौवहन नियमों:
न्यूनतम आदेश मात्रा: 1
मूल्य: negotiable
पैकेजिंग विवरण: मूल ट्रे में सबसे पहले पैक किया गया, फिर कार्टन, बाहरी पैकिंग के लिए अंतिम बुलबुला बैग पर
प्रसव के समय: भुगतान प्राप्त करने के 3-5 कार्य दिवस बाद
भुगतान शर्तें: टी/टी, वेस्टर्न यूनियन,
आपूर्ति की क्षमता: प्रति माह 1000 पीसी
विस्तृत उत्पाद विवरण
कार्य: स्टेप-अप, स्टेप-डाउन आउटपुट कॉन्फ़िगरेशन: सकारात्मक या नकारात्मक
टोपोलॉजी: हिरन बढ़ावा आउटपुट प्रकार: एडजस्टेबल
आउटपुट की संख्या: 1

TMS320C6747DZKBA3 456MHz डुअल-कोर DSP 3648MBPS 32KB L1 कैश 256KB RAM BGA-256 -40°C से +100°C इंडस्ट्रियल DSP



विशेषताएं

• सॉफ़्टवेयर सपोर्ट

– TI DSP/BIOS™

– चिप सपोर्ट लाइब्रेरी और DSP लाइब्रेरी

• 375- और 456-MHz TMS320C674x VLIW DSP

• C674x इंस्ट्रक्शन सेट विशेषताएं

– C67x+ और C64x+ ISA का सुपरसेट

– 3648 MIPS और 2736 MFLOPS C674x तक

– बाइट-एड्रेसेबल (8-, 16-, 32-, और 64-बिट डेटा)

– 8-बिट ओवरफ़्लो सुरक्षा

– बिट-फ़ील्ड एक्सट्रैक्ट, सेट, क्लियर

– नॉर्मलाइज़ेशन, सैचुरेशन, बिट-काउंटिंग

– कॉम्पैक्ट 16-बिट निर्देश

• C674x टू-लेवल कैश मेमोरी आर्किटेक्चर

– 32KB L1P प्रोग्राम RAM/कैश

– 32KB L1D डेटा RAM/कैश

– 256KB L2 यूनिफाइड मैप्ड RAM/कैश

– लचीला RAM/कैश विभाजन (L1 और L2)

• एन्हांस्ड डायरेक्ट मेमोरी एक्सेस कंट्रोलर 3 (EDMA3):

– 2 ट्रांसफर कंट्रोलर

– 32 इंडिपेंडेंट DMA चैनल

– 8 क्विक DMA चैनल

– प्रोग्रामेबल ट्रांसफर बस्ट साइज़

• TMS320C674x फ़िक्स्ड- और फ़्लोटिंग-पॉइंट VLIW DSP कोर

– नॉनएलाइंड सपोर्ट के साथ लोड-स्टोर आर्किटेक्चर

– 64 जनरल-पर्पस रजिस्टर (32-बिट)

– छह ALU (32- और 40-बिट) फ़ंक्शनल यूनिट

– 32-बिट पूर्णांक, SP (IEEE सिंगल प्रिसिशन/32-बिट) और DP (IEEE डबल प्रिसिशन/64-बिट) फ़्लोटिंग पॉइंट का समर्थन करता है

– प्रति क्लॉक चार SP जोड़ तक, हर 2 क्लॉक में चार DP जोड़ का समर्थन करता है

– प्रति चक्र दो फ़्लोटिंग-पॉइंट (SP या DP) रेसिप्रोकल एप्रोक्सीमेशन (RCPxP) और स्क्वायर-रूट रेसिप्रोकल एप्रोक्सीमेशन (RSQRxP) ऑपरेशन का समर्थन करता है

– दो मल्टीप्लाई फ़ंक्शनल यूनिट

– मिक्स्ड-प्रिसिशन IEEE फ़्लोटिंग पॉइंट मल्टीप्लाई समर्थित है:

– 2SPxSP->SP प्रति क्लॉक

– 2SPxSP->DP हर दो क्लॉक में

– 2SPxDP->DP हर तीन क्लॉक में

– 2DPxDP->DP हर चार क्लॉक में

– फ़िक्स्ड-पॉइंट मल्टीप्लाई प्रति क्लॉक साइकिल में दो 32 x 32-बिट 1 मल्टीप्लाइज़, चार 16 x 16-बिट मल्टीप्लाइज़, या आठ 8 x 8-बिट मल्टीप्लाइज़ और कॉम्प्लेक्स मल्टीपल का समर्थन करता है

– इंस्ट्रक्शन पैकिंग कोड साइज़ को कम करता है

– सभी निर्देश कंडीशनल

– मॉड्यूलो लूप ऑपरेशन के लिए हार्डवेयर सपोर्ट

– प्रोटेक्टेड मोड ऑपरेशन

– त्रुटि का पता लगाने और प्रोग्राम रीडायरेक्शन के लिए अपवाद समर्थन

• 128KB RAM शेयरर्ड मेमोरी (केवल TMS320C6747)

• 3.3-V LVCMOS I/Os (USB इंटरफेस को छोड़कर)

• दो एक्सटर्नल मेमोरी इंटरफेस:

– EMIFA

– NOR (8- या 16-बिट-वाइड डेटा)

– NAND (8- या 16-बिट-वाइड डेटा)

– 128-MB एड्रेस स्पेस के साथ 16-बिट SDRAM (केवल TMS320C6747)

– EMIFB

– 256-MB एड्रेस स्पेस के साथ 32-बिट या 16-बिट SDRAM (TMS320C6747)

– 128-MB एड्रेस स्पेस के साथ 16-बिट SDRAM (TMS320C6745)

• तीन कॉन्फ़िगर करने योग्य 16550-टाइप UART मॉड्यूल:

– मॉडेम कंट्रोल सिग्नल के साथ UART0

– UART0 पर ऑटोफ़्लो कंट्रोल सिग्नल (CTS, RTS) केवल

– 16-बाइट FIFO

– 16x या 13x ओवरसैंपलिंग विकल्प

• LCD कंट्रोलर (केवल TMS320C6747)

• दो सीरियल पेरिफेरल इंटरफेस (SPI) प्रत्येक में एक चिप सेलेक्ट के साथ

• सिक्योर डेटा I/O (SDIO) के साथ मल्टीमीडिया कार्ड (MMC)/सिक्योर डिजिटल (SD) कार्ड इंटरफेस

• दो मास्टर और स्लेव इंटर-इंटीग्रेटेड सर्किट (I2C बस™)

• हाई बैंडविड्थ के लिए 16-बिट-वाइड मक्सड एड्रेस/डेटा बस के साथ एक होस्ट-पोर्ट इंटरफेस (HPI) (केवल TMS320C6747)

• प्रोग्रामेबल रियल-टाइम यूनिट सबसिस्टम (PRUSS)

– दो इंडिपेंडेंट प्रोग्रामेबल रियलटाइम यूनिट (PRU) कोर

– 32-बिट लोड और स्टोर RISC आर्किटेक्चर

– प्रति कोर 4KB इंस्ट्रक्शन RAM

– प्रति कोर 512 बाइट डेटा RAM



अनुप्रयोग

• A/V रिसीवर

• ऑटोमोटिव एम्पलीफायर

• साउंडबार

• होम थिएटर सिस्टम

• प्रोफेशनल ऑडियो

• नेटवर्क स्ट्रीमिंग ऑडियो



विवरण

TMS320C6745/6747 डिवाइस TMS320C674x DSP कोर पर आधारित एक कम-पावर डिजिटल सिग्नल प्रोसेसर है। यह DSP के TMS320C6000™ प्लेटफ़ॉर्म के अन्य सदस्यों की तुलना में काफी कम बिजली की खपत करता है।

TMS320C6745/6747 डिवाइस मूल-उपकरण निर्माताओं (OEM) और मूल-डिज़ाइन निर्माताओं (ODM) को उच्च प्रसंस्करण प्रदर्शन वाले उपकरणों को जल्दी से बाजार में लाने में सक्षम बनाता है।

TMS320C6745/6747 DSP कोर दो-स्तरीय कैश-आधारित आर्किटेक्चर का उपयोग करता है। लेवल 1 प्रोग्राम कैश (L1P) एक 32-KB डायरेक्ट मैप्ड कैश है और लेवल 1 डेटा कैश (L1D) एक 32-KB 2-वे सेट एसोसिएटिव कैश है। लेवल 2 प्रोग्राम कैश (L2P) में 256-KB मेमोरी स्पेस होता है जो प्रोग्राम और डेटा स्पेस के बीच साझा किया जाता है। L2 मेमोरी को मैप्ड मेमोरी, कैश या दोनों के संयोजन के रूप में कॉन्फ़िगर किया जा सकता है। हालाँकि DSP L2 सिस्टम में अन्य होस्ट द्वारा एक्सेस किया जा सकता है, DSP प्रदर्शन को प्रभावित किए बिना अन्य होस्ट द्वारा उपयोग के लिए एक अतिरिक्त 128KB RAM शेयरर्ड मेमोरी (केवल TMS320C6747) उपलब्ध है।



जानकारी

श्रेणी
निर्माता
टेक्सास इंस्ट्रूमेंट्स
सीरीज़
पैकेजिंग
ट्रे
पार्ट स्टेटस
सक्रिय
प्रकार
फ़िक्स्ड/फ़्लोटिंग पॉइंट
इंटरफ़ेस
EBI/EMI, ईथरनेट MAC, होस्ट इंटरफ़ेस, I2C, McASP, SPI, UART, USB
क्लॉक रेट
375MHz
गैर-वाष्पशील मेमोरी
बाहरी
ऑन-चिप RAM
448kB
वोल्टेज - I/O
3.30V
वोल्टेज - कोर
1.20V
ऑपरेटिंग तापमान
-40°C ~ 105°C (TJ)
माउंटिंग टाइप
सरफेस माउंट
पैकेज / केस
256-BGA
सप्लायर डिवाइस पैकेज
256-BGA (17x17)
बेस प्रोडक्ट नंबर



ड्राइंग

TMS320C6747DZKBA3 456MHz डुअल-कोर डीएसपी 3648MBPS 32KB L1 कैश 256KB RAM BGA-256 -40°C से +100°C इंडस्ट्रियल डीएसपी 0
