TNY275PN 10W ऑफ-लाइन स्विचर 85-265VAC 700V MOSFET 132kHz DIP-8 -40°C से +150°C

चीन TOP Electronic Industry Co., Ltd. प्रमाणपत्र
चीन TOP Electronic Industry Co., Ltd. प्रमाणपत्र
10 साल के सहयोग के साथ उत्कृष्ट उत्पाद, अच्छी गुणवत्ता, प्रतिस्पर्धी मूल्य, पेशेवर सेवा, अब हम एक दूसरे के अच्छे दोस्त बन जाते हैं।

—— बोनाविया से रोनाल्ड

चीन में हमारे साथी के रूप में टॉप को ढूंढना बहुत खुशी है, यहां हम सबसे अच्छा उत्पाद और सीरिस प्राप्त कर सकते हैं, वे हमेशा ग्राहक को पहले स्थान पर रखते हैं।

—— अर्जेंटीना से कार्लोस

मैं आपकी सभी सेवा से बहुत संतुष्ट हूं। यह वास्तव में एक अच्छी टीम है! आपके एक-स्टॉप समाधान प्रस्ताव के साथ, हमें अधिक समय और पैसा बचाने में मदद करें

—— इटली से जियानकारलो

मैं अब ऑनलाइन चैट कर रहा हूँ

TNY275PN 10W ऑफ-लाइन स्विचर 85-265VAC 700V MOSFET 132kHz DIP-8 -40°C से +150°C

TNY275PN 10W ऑफ-लाइन स्विचर 85-265VAC 700V MOSFET 132kHz DIP-8 -40°C से +150°C

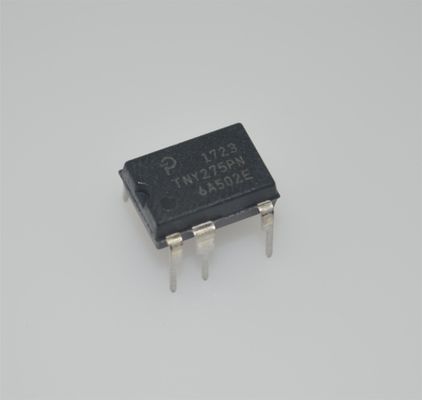

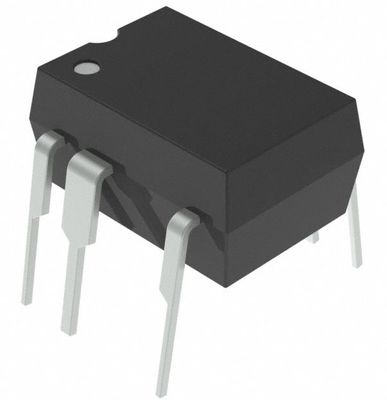

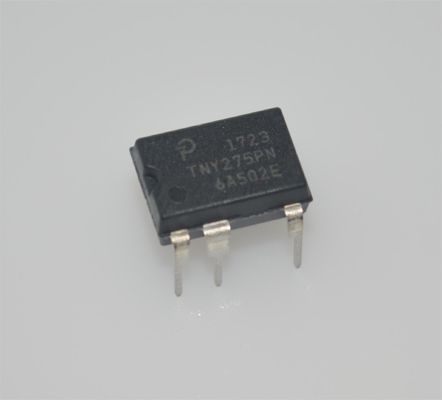

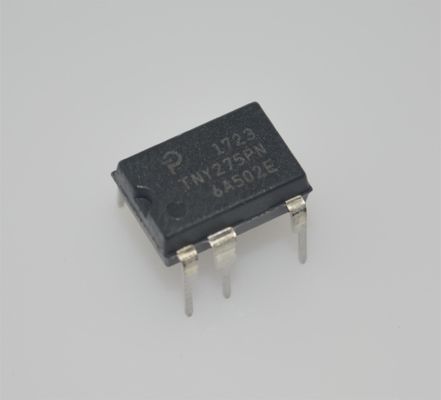

TNY275PN 10W ऑफ-लाइन स्विचर 85-265VAC 700V MOSFET 132kHz DIP-8 -40°C से +150°C TNY275PN 10W ऑफ-लाइन स्विचर 85-265VAC 700V MOSFET 132kHz DIP-8 -40°C से +150°C TNY275PN 10W ऑफ-लाइन स्विचर 85-265VAC 700V MOSFET 132kHz DIP-8 -40°C से +150°C TNY275PN 10W ऑफ-लाइन स्विचर 85-265VAC 700V MOSFET 132kHz DIP-8 -40°C से +150°C

बड़ी छवि :  TNY275PN 10W ऑफ-लाइन स्विचर 85-265VAC 700V MOSFET 132kHz DIP-8 -40°C से +150°C

उत्पाद विवरण:
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: Power Integrations
प्रमाणन: CE, GCF, ROHS
मॉडल संख्या: TNY275PN
भुगतान & नौवहन नियमों:
न्यूनतम आदेश मात्रा: 1
मूल्य: negotiable
पैकेजिंग विवरण: मूल ट्रे में सबसे पहले पैक किया गया, फिर कार्टन, बाहरी पैकिंग के लिए अंतिम बुलबुला बैग पर
प्रसव के समय: भुगतान प्राप्त करने के 3-5 कार्य दिवस बाद
भुगतान शर्तें: टी/टी, वेस्टर्न यूनियन,
आपूर्ति की क्षमता: प्रति माह 1000 पीसी
विस्तृत उत्पाद विवरण
कार्य: स्टेप-अप, स्टेप-डाउन आउटपुट कॉन्फ़िगरेशन: सकारात्मक या नकारात्मक
टोपोलॉजी: हिरन बढ़ावा आउटपुट प्रकार: एडजस्टेबल
आउटपुट की संख्या: 1

TNY275PN



बढ़ी हुई सुरक्षा और विश्वसनीयता विशेषताएं

• स्वचालित रिकवरी के साथ सटीक हिस्टेरेटिक थर्मल शटडाउन सुरक्षा, मैनुअल रीसेट की आवश्यकता को समाप्त करती है

• बेहतर ऑटो-रीस्टार्ट शॉर्ट-सर्किट और ओपन लूप फॉल्ट स्थितियों में अधिकतम शक्ति का <3%

• वैकल्पिक ज़ेनर के साथ आउटपुट ओवरवॉल्टेज शटडाउन

• सिंगल वैकल्पिक रेसिस्टर का उपयोग करके लाइन अंडरवॉल्टेज का पता लगाने की सीमा निर्धारित की जाती है

• बहुत कम घटक गिनती विश्वसनीयता को बढ़ाती है और सिंगल-साइडेड प्रिंटेड सर्किट बोर्ड लेआउट को सक्षम करती है

• उच्च बैंडविड्थ बिना ओवरशूट के तेजी से चालू होने और उत्कृष्ट क्षणिक लोड प्रतिक्रिया प्रदान करता है

• ड्रेन और अन्य सभी पिन के बीच विस्तारित क्रीपेज क्षेत्र विश्वसनीयता में सुधार करता है



बढ़ी हुई लचीलेपन के साथ सबसे कम सिस्टम लागत

• सरल ON/OFF नियंत्रण, कोई लूप क्षतिपूर्ति की आवश्यकता नहीं है

• BP/M कैपेसिटर मान के माध्यम से चयन योग्य करंट लिमिट

• उच्च करंट लिमिट पीक पावर का विस्तार करता है या, ओपन फ्रेम अनुप्रयोगों में, अधिकतम निरंतर शक्ति

• कम करंट लिमिट संलग्न एडेप्टर/चार्जर में दक्षता में सुधार करता है

• बिना किसी अन्य सर्किट रीडिज़ाइन के उपकरणों की अदला-बदली करके इष्टतम TinySwitch-III विकल्प की अनुमति देता है

• टाइट I2f पैरामीटर सहनशीलता सिस्टम लागत को कम करती है

• MOSFET और मैग्नेटिक्स पावर डिलीवरी को अधिकतम करता है

• अधिकतम ओवरलोड पावर को कम करता है, ट्रांसफॉर्मर, प्राइमरी क्लैंप और सेकेंडरी घटकों की लागत को कम करता है

• ऑन-टाइम एक्सटेंशन – इनपुट बल्क कैपेसिटेंस को कम करने के लिए कम लाइन विनियमन रेंज/होल्ड-अप समय का विस्तार करता है

• सेल्फ-बायस्ड: कोई बायस वाइंडिंग या बायस घटक नहीं

• फ्रीक्वेंसी जिटरिंग EMI फ़िल्टर लागत को कम करता है

• पिन-आउट PCB के लिए हीटसिंकिंग को सरल बनाता है

• कम EMI के लिए SOURCE पिन विद्युत रूप से शांत हैं



अनुप्रयोग

• सेल/कॉर्डलेस फोन, पीडीए, डिजिटल कैमरे, MP3/पोर्टेबल ऑडियो, शेवर आदि के लिए चार्जर/एडेप्टर।

• पीसी स्टैंडबाय और अन्य सहायक आपूर्ति

• डीवीडी/पीवीआर और अन्य कम पावर सेट टॉप डिकोडर

• उपकरणों, औद्योगिक प्रणालियों, मीटरिंग आदि के लिए आपूर्ति।



विवरण

TinySwitch™-III में 700 V पावर MOSFET, ऑसिलेटर शामिल हैं,

उच्च-वोल्टेज स्विच्ड करंट स्रोत, करंट लिमिट (उपयोगकर्ता चयन योग्य) और थर्मल शटडाउन सर्किटरी।

आईसी परिवार एक ON/OFF नियंत्रण योजना का उपयोग करता है और कम सिस्टम लागत और विस्तारित पावर क्षमता के साथ एक डिज़ाइन लचीला समाधान प्रदान करता है।



जानकारी

श्रेणी
निर्माता
पावर इंटीग्रेशन
सीरीज़
पैकेजिंग
ट्यूब
पार्ट स्थिति
सक्रिय
आउटपुट अलगाव
पृथक
आंतरिक स्विच(es)
हाँ
वोल्टेज - ब्रेकडाउन
700V
टोपोलॉजी
फ्लाईबैक
वोल्टेज - आपूर्ति (Vcc/Vdd)
-
ड्यूटी साइकिल
65%
फ्रीक्वेंसी - स्विचिंग
132kHz
पावर (वाट)
15 W
फॉल्ट प्रोटेक्शन
करंट लिमिटिंग, ओपन लूप, ओवर टेम्परेचर, ओवर वोल्टेज, शॉर्ट सर्किट
नियंत्रण विशेषताएं
EN
ऑपरेटिंग तापमान
-40°C ~ 150°C (TJ)
पैकेज / केस
8-DIP (0.300", 7.62mm), 7 लीड
सप्लायर डिवाइस पैकेज
8-PDIP-C
माउंटिंग टाइप
थ्रू होल
बेस प्रोडक्ट नंबर



ड्राइंग

TNY275PN 10W ऑफ-लाइन स्विचर 85-265VAC 700V MOSFET 132kHz DIP-8 -40°C से +150°C 0

TNY275PN 10W ऑफ-लाइन स्विचर 85-265VAC 700V MOSFET 132kHz DIP-8 -40°C से +150°C 1
