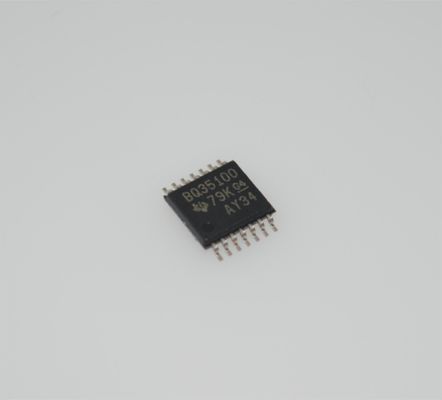

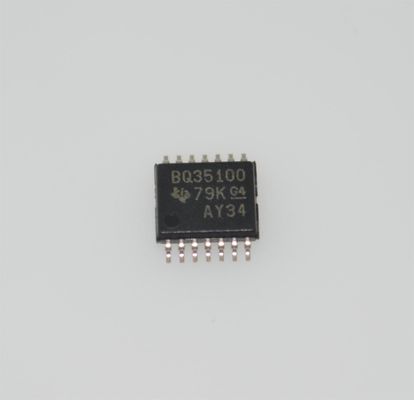

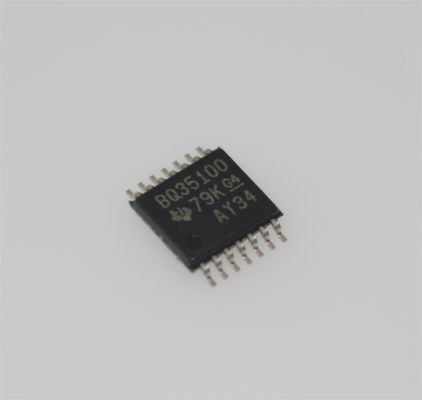

BQ35100PWR बैटरी ईंधन गेज 1-सेल Li-SOCl2 I2C इंटरफ़ेस ± 1% सटीकता 1.8-3.6V 14-TSSOP -40°C से +85°C

BQ35100PWR

विशेषताएँ

• प्रवाह मीटर अनुप्रयोगों के लिए ईंधन गेज और बैटरी निदान, सेवा के अंत या प्रारंभिक बैटरी विफलता की भविष्यवाणी करते हैं

– लिथियम थायोनिल क्लोराइड (Li-SOCl2) और लिथियम मैंगनीज डाइऑक्साइड (Li-MnO2) रसायन विज्ञान बैटरी का समर्थन करता है

– सटीक वोल्टेज, तापमान, करंट और कूलम्ब काउंटर माप जो बैटरी स्वास्थ्य और सेवा जीवन की रिपोर्ट करते हैं

– Li-MnO2 के लिए स्वास्थ्य की स्थिति (SOH) एल्गोरिदम

– Li-SOCl2 के लिए सेवा-अंत (EOS एल्गोरिदम)

– सभी प्रकार की बैटरियों के लिए कूलम्ब संचय (ACC) एल्गोरिदम

• बैटरी रन टाइम को अधिकतम करने के लिए अल्ट्रा-लो औसत बिजली की खपत

– होस्ट-नियंत्रित आवधिक अपडेट के माध्यम से गेज सक्षम

– स्वास्थ्य की स्थिति (SOH) ~0.06 µA

– सेवा-अंत (EOS) ~0.35 µA

– कूलम्ब संचय (ACC) नैदानिक ​​अपडेट ~0.3 µA

• सिस्टम इंटरेक्शन क्षमताएं

– I2C होस्ट संचार, बैटरी पैरामीटर और स्थिति तक पहुंच प्रदान करता है

– विन्यास योग्य होस्ट इंटरप्ट

– संचालन निदान और विफलता विश्लेषण में बैटरी सूचना डेटा लॉगिंग विकल्प

– नकली बैटरी के उपयोग को रोकने में मदद करने के लिए SHA-1 प्रमाणीकरण

अनुप्रयोग

• प्राथमिक बैटरी सिस्टम में उपयोग किया जाता है और गतिशील भार और बड़े परिवेशी तापमान परिवर्तन अनुप्रयोगों के लिए उपयुक्त है - स्मार्ट मीटर और प्रवाह मीटर - दरवाजा एक्सेस कंट्रोल - धुआं और गैस रिसाव डिटेक्टर - भवन स्वचालन - IoT, जिसमें सेंसर नोड शामिल हैं - एसेट ट्रैकिंग

• प्रवाह मीटर सिस्टम के लिए प्रारंभिक विफलता का पता लगाने के साथ बैटरी स्थिति रिपोर्टिंग और निदान

• स्मोक डिटेक्टर, सेंसर नोड और एसेट ट्रैकर अनुप्रयोगों के लिए सटीक बैटरी गेजिंग के साथ बैटरी रनटाइम का विस्तार करता है

विवरण

BQ35100 बैटरी ईंधन गेज और एंड-ऑफ सर्विस मॉनिटर गैर-रिचार्जेबल (प्राथमिक) लिथियम बैटरियों के लिए अत्यधिक विन्यास योग्य ईंधन गेजिंग प्रदान करता है, जिसमें बैटरी के जबरन डिस्चार्ज की आवश्यकता नहीं होती है। सटीक गेजिंग प्राप्त करने के लिए अनुकूलन आवश्यक नहीं है, BQ35100 डिवाइस पेटेंट TI गेजिंग एल्गोरिदम का उपयोग करता है जो एक पुरानी बैटरी को एक नई बैटरी के साथ निर्बाध रूप से बदलने के विकल्प का समर्थन करता है।

BQ35100 डिवाइस अल्ट्रा-लो औसत बिजली की खपत के साथ सटीक परिणाम प्रदान करता है जहां GAUGE ENABLE (GE) पिन के माध्यम से होस्ट नियंत्रण के माध्यम से 2 µA से कम प्राप्त किया जा सकता है। डिवाइस को केवल सिस्टम द्वारा निर्धारित अपडेट आवृत्ति पर डेटा एकत्र करने और चयनित एल्गोरिदम का समर्थन करने के लिए गणना करने के लिए पर्याप्त समय तक संचालित करने की आवश्यकता होती है। एक विशिष्ट सिस्टम को केवल हर 8 घंटे में एक बार अपडेट करने की आवश्यकता हो सकती है क्योंकि गेज को सभी डिस्चार्ज गतिविधि को मापने के लिए संचालित करने की आवश्यकता नहीं होती है।

ईंधन गेजिंग फ़ंक्शन स्वास्थ्य की स्थिति (SOH) डेटा और सेवा-अंत (EOS) चेतावनी जानकारी प्रदान करने के लिए वोल्टेज, करंट और तापमान माप का उपयोग करते हैं जहां होस्ट 400-kHz I2C बस के माध्यम से एकत्र किए गए डेटा को पढ़ सकता है। विभिन्न प्रकार के विन्यास योग्य स्थिति और डेटा विकल्पों के आधार पर एक ALERT आउटपुट, होस्ट को बाधित करने के लिए भी उपलब्ध है।
