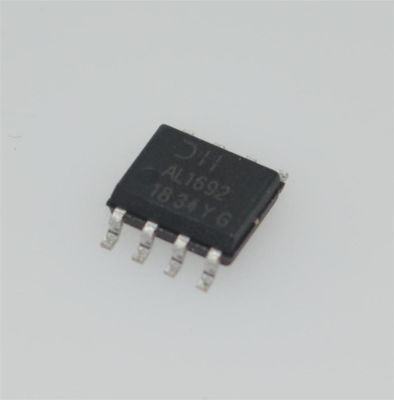

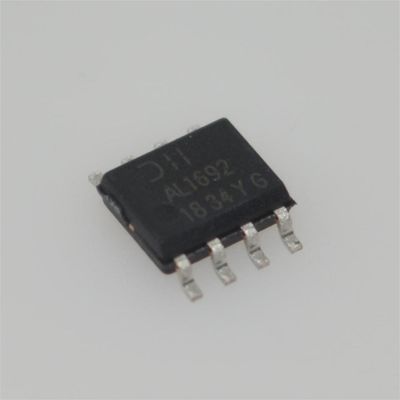

AL1692S-13 90V 0.5A एलईडी ड्राइवर PF>0.9 गैर-डीममेबल SOP-8 -40°C से +105°C उच्च दक्षता

AL1692S-13

विशेषताएं

 तंग करंट सेंस टॉलरेंसः ±3%

 कम स्टार्टअप करंटः 100μA विशिष्ट

 कम ऑपरेटिंग करंटः 210μA (4kHz पर स्विचिंग फ्रीक्वेंसी)

 सिंगल वाइंडिंग इंडक्टर

 डिम्मर संगतता की विस्तृत श्रृंखला

 कंट्रोलर पावर के लिए 25W तक ड्राइव कर सकते हैं

 MOSFET विकल्पों के लिए: 600V/2A

 NEMA SSL6 डिमिंग वक्र के अनुरूप

 आंतरिक सुरक्षा

 कम वोल्टेज लॉकआउट (UVLO)

 लीडिंग-एज ब्लैंकिंग (एलईबी)

 चक्र-दर-चक्र अतिप्रवाह संरक्षण (ओसीपी)

 आउटपुट ओपन/शॉर्ट प्रोटेक्शन (OVP/OSP)

 थर्मल फोल्डबैक प्रोटेक्शन (टीएफपी)

 अतितापमान संरक्षण (ओटीपी)

 SO-8 (नियंत्रक) और SO-7 (MOSFET के साथ) पैकेज

 पूरी तरह से सीसा मुक्त और पूरी तरह से RoHS अनुरूप

• हेलोजन और एंटीमोन मुक्त।

आवेदन

 मुख्य डीम करने योग्य एलईडी लैंप

 ऑफलाइन एलईडी पावर सप्लाई ड्राइवर

विवरण

डायोड TM AL1692 एक उच्च प्रदर्शन, उच्च शक्ति कारक, उच्च दक्षता है,और उच्च वर्तमान सटीक बक-बूस्ट और फ्लाईबैक डिम करने योग्य एलईडी नियंत्रक/ड्राइवर ट्रायाक डिम करने योग्य एलईडी लैंप अनुप्रयोगों के लिएAL1692 टोपोलॉजी व्यापक लाइन और भार विनियमन पर एक सटीक आउटपुट वर्तमान प्रदान करती है।ईएमआई/ईएमसी डिजाइन और परीक्षण को आसान बनाने के लिए व्यापक स्विचिंग आवृत्ति सीमा संवाहक मोड (बीसीएम) पर काम करती है, नवीनतम नियामक मानकों को पूरा करने के लिए।

बाहरी MOSFET के साथ AL1692 नियंत्रक उच्च आउटपुट पावर एप्लिकेशन का समर्थन कर सकता है, 25W तक। AL1692-20C एलईडी ड्राइवर 600V / 2A MOSFET के साथ एकीकृत है।AL1692 प्लेटफार्म समाधान 120Vac और 230Vac दोनों अनुप्रयोगों को कवर कर सकते हैं. AL1692 में थर्मल फोल्ड-बैक सुरक्षा ट्रिगर पॉइंट है जो आउटपुट करंट को स्वचालित रूप से कम करता है। अन्य सुरक्षा सुविधाएं एलईडी प्रकाश व्यवस्था की सुरक्षा और विश्वसनीयता को बढ़ाती हैं।

AL1692 डिमिंग वक्र NEMA SSL6 मानक के अनुरूप है। AL1692 अग्रिम किनारे और पिछली किनारे डिमर सहित डिमर की एक विस्तृत श्रृंखला पर लागू होता है ताकि 1% तक गहरा डिमिंग प्राप्त हो सके।

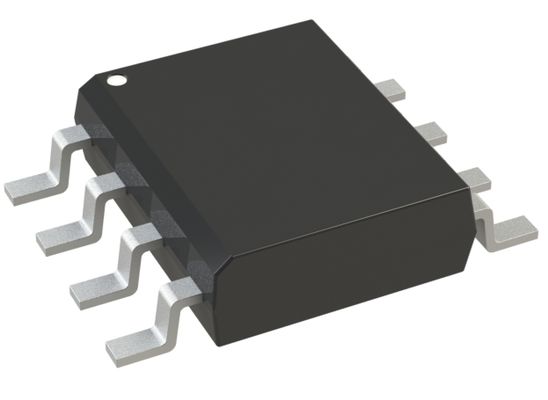

AL1692 नियंत्रक SO-8 पैकेज में उपलब्ध है। AL1692-20C SO-7 पैकेज में उपलब्ध है।
