STM32F103CBT6 72MHz Cortex-M3 MCU 128KB फ्लैश 20KB RAM 2x12-बिट ADC 3xUSART USB/CAN LQFP-48 2.0-3.6V -40°C से +85°C औद्योगिक-श्रेणी का प्रदर्शन

STM32F103CBT6

andnbsp;

विशेषताएँ

एसटी अत्याधुनिक पेटेंट तकनीक शामिल है

andbull; आर्मandreg; 32-बिट कॉर्टेक्सandreg;-M3 CPU कोर

andndash; 72 मेगाहर्ट्ज अधिकतम आवृत्ति, 1.25 डीएमआईपीएस/मेगाहर्ट्ज (ध्रायस्टोन 2.1) 0 प्रतीक्षा अवस्था मेमोरी एक्सेस पर प्रदर्शन

andndash; सिंगल-चक्र गुणन और हार्डवेयर विभाजन

andbull; यादें

andndash; 64 या 128 किलोबाइट फ्लैश मेमोरी

andndash; 20 किलोबाइट SRAM

andbull; घड़ी, रीसेट और आपूर्ति प्रबंधन

andndash; 2.0 से 3.6 वी एप्लिकेशन आपूर्ति और I/O

andndash; POR, PDR, और प्रोग्रामेबल वोल्टेज डिटेक्टर (PVD)

andndash; 4 से 16 मेगाहर्ट्ज क्रिस्टल ऑसिलेटर

andndash; आंतरिक 8 मेगाहर्ट्ज फैक्टरी-ट्रिम्ड आरसी

andndash; आंतरिक 40 किलोहर्ट्ज आरसी

andndash; सीपीयू घड़ी के लिए पीएलएल

andndash; RTC के लिए 32 किलोहर्ट्ज ऑसिलेटर अंशांकन के साथ

andbull; कम शक्ति

andndash; स्लीप, स्टॉप और स्टैंडबाय मोड

andndash; RTC और बैकअप रजिस्टरों के लिए VBAT आपूर्ति

andbull; 2x 12-बिट, 1 andmicro;s A/D कन्वर्टर्स (16 चैनलों तक)

andndash; रूपांतरण रेंज: 0 से 3.6 वी

andndash; दोहरी-नमूना और होल्ड क्षमता

andndash; तापमान सेंसर

andbull; डीएमए

andndash; 7-चैनल डीएमए नियंत्रक

andndash; समर्थित परिधीय: टाइमर, एडीसी, एसपीआई, आई2सी और यूएसएआरटी

andbull; 80 तक तेज़ I/O पोर्ट

andndash; 26/37/51/80 I/O, सभी 16 बाहरी इंटरप्ट वैक्टर पर मैप करने योग्य और लगभग सभी 5 वी-सहिष्णु

andbull; डिबग मोड:

andndash; सीरियल वायर डिबग (SWD) और JTAG इंटरफेस

andbull; सात टाइमर

andndash; तीन 16-बिट टाइमर, प्रत्येक में 4 IC/OC/PWM या पल्स काउंटर और चतुर्भुज (इंक्रीमेंटल) एन्कोडर इनपुट तक

andndash; 16-बिट, मोटर कंट्रोल PWM टाइमर डेड-टाइम जनरेशन और इमरजेंसी स्टॉप के साथ

andndash; दो वॉचडॉग टाइमर (स्वतंत्र और विंडो)

andndash; SysTick टाइमर 24-बिट डाउनकाउंटर

andbull; नौ संचार इंटरफेस तक

andndash; दो I2C इंटरफेस तक (SMBus/PMBusandreg;)

andndash; तीन USART तक (ISO 7816 इंटरफेस, LIN, IrDA क्षमता, मॉडेम नियंत्रण)

andndash; दो SPI तक (18 Mbit/s)

andndash; CAN इंटरफेस (2.0B एक्टिव)

andndash; USB 2.0 फुल-स्पीड इंटरफेस

andbull; CRC गणना इकाई, 96-बिट अद्वितीय आईडी

andbull; पैकेज ECOPACKandreg; हैं

andnbsp;

विवरण

STM32F103xx मध्यम-घनत्व प्रदर्शन लाइन परिवार में 72 मेगाहर्ट्ज आवृत्ति पर संचालित होने वाला उच्च-प्रदर्शन आर्मandreg; कॉर्टेक्सandreg;-M3 32-बिट RISC कोर, उच्च गति एम्बेडेड मेमोरी (128 किलोबाइट तक फ्लैश मेमोरी और 20 किलोबाइट तक SRAM), और दो एपीबी बसों से जुड़े उन्नत I/O और परिधीय की एक विस्तृत श्रृंखला शामिल है। सभी डिवाइस दो 12-बिट एडीसी, तीन सामान्य प्रयोजन 16-बिट टाइमर के साथ-साथ एक PWM टाइमर, साथ ही मानक और उन्नत संचार इंटरफेस प्रदान करते हैं: दो I2C और SPI, तीन USART, एक USB और एक CAN तक। डिवाइस 2.0 से 3.6 वी बिजली आपूर्ति से संचालित होते हैं। वे andndash;40 से +85anddeg;C तापमान रेंज और andndash;40 से +105 anddeg;C विस्तारित तापमान रेंज दोनों में उपलब्ध हैं। बिजली-बचत मोड का एक व्यापक सेट कम-शक्ति अनुप्रयोगों के डिजाइन की अनुमति देता है। STM32F103xx मध्यम-घनत्व प्रदर्शन लाइन परिवार में छह अलग-अलग पैकेज प्रकारों में डिवाइस शामिल हैं: 36 पिन से 100 पिन तक। चुने गए डिवाइस के आधार पर, विभिन्न परिधीय सेट शामिल हैं, नीचे दिया गया विवरण इस परिवार में प्रस्तावित परिधीय की पूरी श्रृंखला का अवलोकन देता है। ये विशेषताएं STM32F103xx मध्यम-घनत्व प्रदर्शन लाइन माइक्रो कंट्रोलर परिवार को मोटर ड्राइव, एप्लिकेशन नियंत्रण, चिकित्सा और हैंडहेल्ड उपकरण, पीसी और गेमिंग परिधीय, जीपीएस प्लेटफॉर्म, औद्योगिक अनुप्रयोग, पीएलसी, इनवर्टर, प्रिंटर, स्कैनर, अलार्म सिस्टम, वीडियो इंटरकॉम और एचवीएसी जैसे अनुप्रयोगों की एक विस्तृत श्रृंखला के लिए उपयुक्त बनाती हैं।

andnbsp;

परिचय

यह दस्तावेज़ STM32F103x8 और STM32F103xB मध्यम-घनत्व प्रदर्शन लाइन माइक्रो कंट्रोलर की ऑर्डरिंग जानकारी और यांत्रिक डिवाइस विशेषताओं को प्रदान करता है। पूरे STMicroelectronics STM32F103xx परिवार के बारे में अधिक जानकारी के लिए, अनुभाग 2.2 देखें: पूरे परिवार में पूर्ण संगतता। मध्यम-घनत्व STM32F103xx डेटाशीट को कम-, मध्यम-, और उच्च-घनत्व STM32F10xxx संदर्भ मैनुअल के साथ पढ़ा जाना चाहिए। डेटाशीट और संदर्भ मैनुअल के संबंध में डिवाइस एराटा के बारे में जानकारी के लिए, STM32F103x8/B एराटा शीट (ES096) देखें। एराटा शीट, संदर्भ मैनुअल और फ्लैश प्रोग्रामिंग मैनुअल सभी STMicroelectronics वेबसाइट www.st.com पर उपलब्ध हैं। आर्मandreg;(a) कॉर्टेक्सandreg;-M3 कोर के बारे में जानकारी के लिए, कॉर्टेक्सandreg;-M3 तकनीकी संदर्भ मैनुअल देखें, जो www.arm.com वेबसाइट से उपलब्ध है।

andnbsp;

जानकारी

andnbsp;

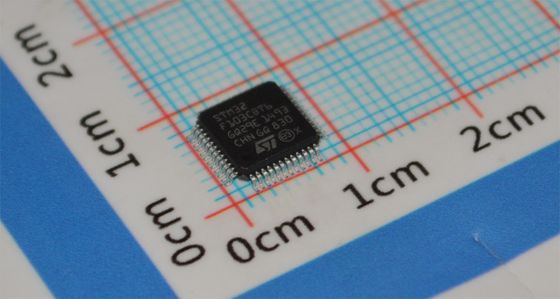

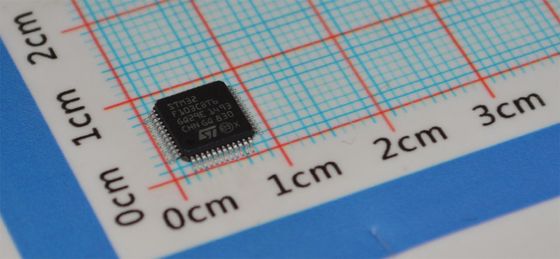

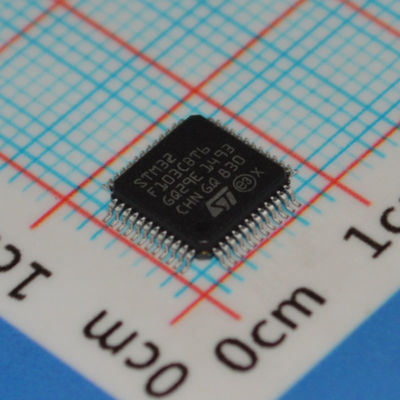

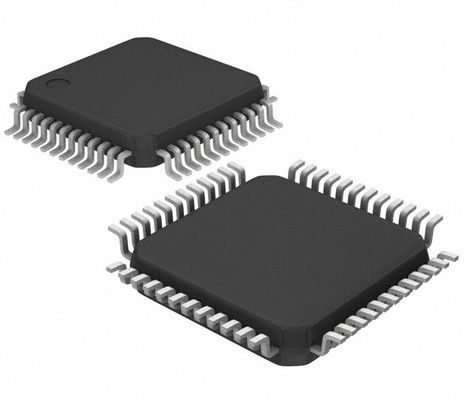

चित्रण
