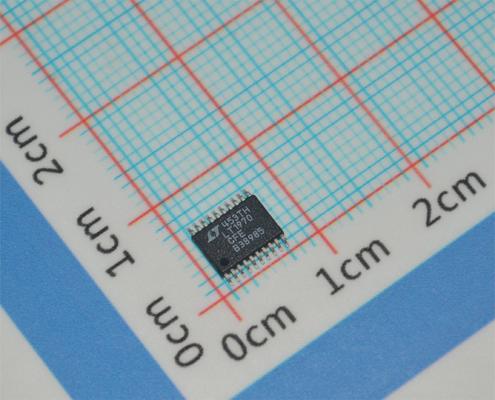

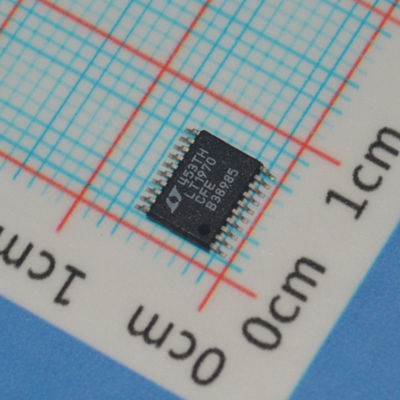

LT1970CFE ±500mA पावर ऑप एम्प 3V से ±15V आपूर्ति 1MHz बैंडविड्थ 0.5μV/°C ऑफसेट बहाव 20-TSSOP-EP -40°C से +85°C

LT1970CFE

andnbsp;

विशेषताएँ

andnbsp;andplusmn;500mA न्यूनतम आउटपुट करंट

andnbsp;स्रोत और सिंक करंट सीमाओं का स्वतंत्र समायोजन

andnbsp;2% करंट लिमिट सटीकता

andnbsp;सिंगल या स्प्लिट सप्लाई के साथ संचालित होता है

andnbsp;शटडाउन/इनेबल कंट्रोल इनपुट

andnbsp;ओपन कलेक्टर स्टेटस फ्लैग: सिंक करंट लिमिट सोर्स करंट लिमिट थर्मल शटडाउन

andnbsp;फेल सेफ करंट लिमिट और थर्मल शटडाउन

andnbsp;1.6V/andmicro;s स्लीव रेट

andnbsp;3.6MHz गेन बैंडविड्थ उत्पाद

andnbsp;फास्ट करंट लिमिट रिस्पॉन्स: 2MHz बैंडविड्थ

andnbsp;निर्दिष्ट तापमान रेंज: andndash;40anddeg;C से 85anddeg;C

andnbsp;20-लीड TSSOP पैकेज में उपलब्ध

andnbsp;

अनुप्रयोग

स्वचालित परीक्षण उपकरण

प्रयोगशाला बिजली आपूर्ति

मोटर ड्राइवर

थर्मोइलेक्ट्रिक कूलर ड्राइवर

andnbsp;

विवरण

LTandreg;1970 एक andplusmn;500mA पावर ऑप एम्प है जिसमें सटीक बाहरी रूप से नियंत्रित करंट लिमिटिंग है। अलग-अलग नियंत्रण वोल्टेज 2% सटीकता के साथ सोर्सिंग और सिंकिंग करंट लिमिट सेंस थ्रेसहोल्ड को प्रोग्राम करते हैं। बाहरी पावर ट्रांजिस्टर जोड़कर आउटपुट करंट को बढ़ाया जा सकता है।

सर्किट 5V से 36V कुल आपूर्ति वोल्टेज तक सिंगल या स्प्लिट पावर सप्लाई के साथ संचालित होता है। सामान्य संचालन में, इनपुट स्टेज सप्लाई और आउटपुट स्टेज सप्लाई जुड़े होते हैं (VCC से V+ और VEE से Vandndash;)। बिजली अपव्यय को कम करने के लिए आउटपुट स्टेज (V+, Vandndash;) को स्वतंत्र, कम वोल्टेज रेल से संचालित करना संभव है। एम्पलीफायर 3.6MHz गेन बैंडविड्थ उत्पाद के साथ एकता-लाभ स्थिर है और 1.6V/andmicro;s पर स्लीव करता है। करंट लिमिट सर्किट VCSRC या VCSNK कंट्रोल इनपुट और एम्पलीफायर आउटपुट के बीच 2MHz प्रतिक्रिया के साथ संचालित होते हैं।

ओपन कलेक्टर स्टेटस फ्लैग करंट लिमिट सर्किट एक्टिवेशन के साथ-साथ एम्पलीफायर के थर्मल शटडाउन का संकेत देते हैं। एक इनेबल लॉजिक इनपुट एम्पलीफायर को कम पावर, उच्च प्रतिबाधा आउटपुट स्थिति में डालता है जब कम खींचा जाता है। थर्मल शटडाउन और andplusmn;800mA फिक्स्ड करंट लिमिट फॉल्ट स्थितियों में चिप की रक्षा करते हैं।

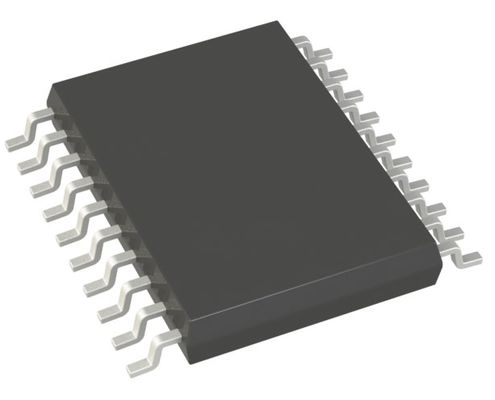

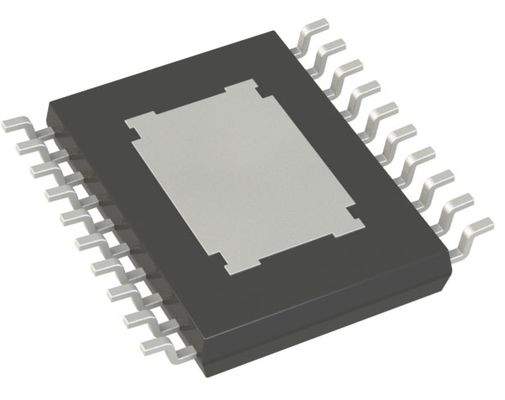

LT1970 को एक 20-लीड TSSOP पैकेज में पैक किया गया है जिसमें गर्मी सिंकिंग की सुविधा के लिए एक थर्मल रूप से प्रवाहकीय तांबे की निचली प्लेट है।
