उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| Packaging Type: | Reel Tray Tube Tape Bag | Operating Temperature: | -40°C ~ 125°C |
|---|---|---|---|
| Package / Case: | WSON-8 | Mounting Type: | SMD/SMT |
| Manufacturing Date Code: | 2024+ | Function: | Step-Down |

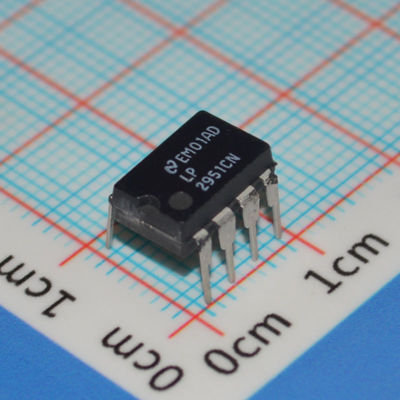

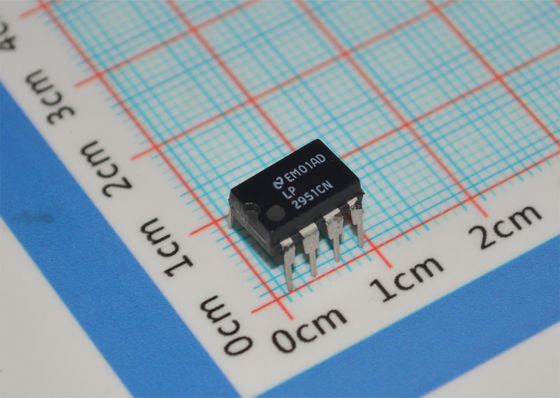

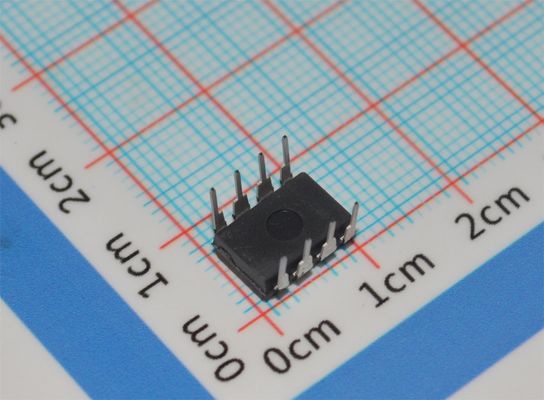

LP2951CN
विशेषताएँ
• 75 A का कम शांत पूर्वाग्रह करंट
• 100 A पर 50 mV और 100 mA पर 380 mV का कम इनपुट-टू-आउटपुट वोल्टेज अंतर • 5.0 V, 3.3 V या 3.0 V ±0.5% एक नियामक या संदर्भ के रूप में उपयोग की अनुमति देता है
• बेहद तंग लाइन और लोड विनियमन
• स्थिरता के लिए केवल 1.0 F आउटपुट कैपेसिटर की आवश्यकता है
• आंतरिक करंट और थर्मल लिमिटिंग
• ऑटोमोटिव और अन्य अनुप्रयोगों के लिए NCV उपसर्ग जिन्हें अद्वितीय साइट और नियंत्रण परिवर्तन आवश्यकताओं की आवश्यकता होती है; AEC−Q100 योग्य और PPAP सक्षम
• ये डिवाइस Pb−Free और RoHS अनुरूप हैं
विवरण
LP2950 और LP2951 माइक्रोपावर वोल्टेज नियामक हैं जिन्हें विशेष रूप से एक अत्यंत कम इनपुट-टू-आउटपुट वोल्टेज अंतर के साथ उचित विनियमन बनाए रखने के लिए डिज़ाइन किया गया है। इन उपकरणों में 75 A का बहुत कम शांत पूर्वाग्रह करंट है और यह 100 mA से अधिक आउटपुट करंट की आपूर्ति करने में सक्षम हैं। आंतरिक करंट और थर्मल लिमिटिंग सुरक्षा प्रदान की जाती है।
LP2951 में तीन अतिरिक्त विशेषताएं हैं। पहली त्रुटि आउटपुट है जिसका उपयोग विनियमन की स्थिति से बाहर के बाहरी सर्किट को संकेत देने या माइक्रोप्रोसेसर पावर−ऑन रीसेट के रूप में किया जा सकता है। दूसरी विशेषता आउटपुट वोल्टेज को 5.0 V, 3.3 V या 3.0 V आउटपुट (संस्करण के आधार पर) पर प्रीसेट करने या 1.25 V से 29 V तक प्रोग्राम करने की अनुमति देती है। इसमें त्रुटि एम्पलीफायर फीडबैक इनपुट तक सीधी पहुंच के साथ एक पिन आउट रेसिस्टर डिवाइडर होता है। तीसरी विशेषता एक शटडाउन इनपुट है जो एक लॉजिक लेवल सिग्नल को नियामक आउटपुट को बंद या चालू करने की अनुमति देता है।
कम इनपुट−टू−आउटपुट वोल्टेज अंतर और पूर्वाग्रह करंट विनिर्देशों के कारण, ये डिवाइस बैटरी से चलने वाले कंप्यूटर, उपभोक्ता और औद्योगिक उपकरणों के लिए आदर्श रूप से उपयुक्त हैं जहां उपयोगी बैटरी जीवन का विस्तार वांछनीय है। LP2950 तीन पिन केस 29 और DPAK पैकेज में उपलब्ध है, और LP2951 आठ पिन डुअल−इन−लाइन, SOIC−8 और Micro8 सरफेस माउंट पैकेज में उपलब्ध है। 'A' प्रत्यय वाले उपकरणों में ±0.5% का प्रारंभिक आउटपुट वोल्टेज सहनशीलता है।
जानकारी
|
श्रेणी
|
|
|
|
निर्माता
|
|
|
|
श्रृंखला
|
-
|
|
|
पैकेजिंग
|
ट्यूब
|
|
|
भाग की स्थिति
|
अप्रचलित
|
|
|
आउटपुट कॉन्फ़िगरेशन
|
|
|
|
आउटपुट प्रकार
|
|
|
|
नियामकों की संख्या
|
1
|
|
|
वोल्टेज - इनपुट (अधिकतम)
|
30V
|
|
|
वोल्टेज - आउटपुट (न्यूनतम/निश्चित)
|
1.235V (5V)
|
|
|
वोल्टेज - आउटपुट (अधिकतम)
|
|
|
|
वोल्टेज ड्रॉपआउट (अधिकतम)
|
0.45V @ 100mA
|
|
|
करंट - आउटपुट
|
|
|
|
करंट - शांत (Iq)
|
120 µA
|
|
|
करंट - आपूर्ति (अधिकतम)
|
12 mA
|
|
|
PSRR
|
-
|
|
|
नियंत्रण सुविधाएँ
|
-
|
|
|
सुरक्षा सुविधाएँ
|
ओवर करंट, ओवर टेम्परेचर
|
|
|
ऑपरेटिंग तापमान
|
-40°C ~ 125°C
|
|
|
माउंटिंग प्रकार
|
थ्रू होल
|
|
|
पैकेज / केस
|

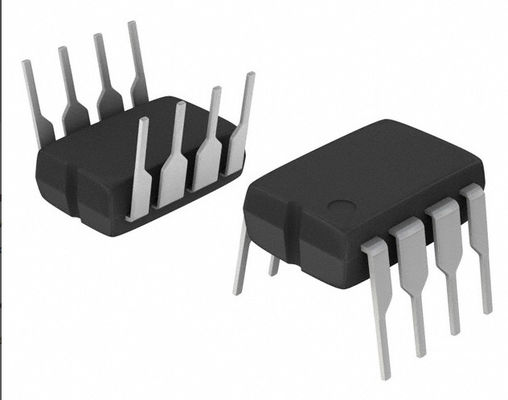

8-DIP (0.300", 7.62mm)
|
|
|
आपूर्तिकर्ता डिवाइस पैकेज
|
8-PDIP
|
|
|
आधार उत्पाद संख्या
|
चित्रण
