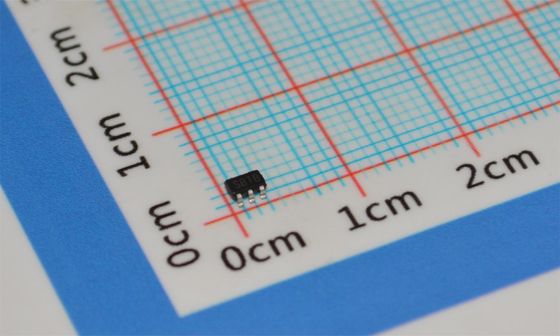

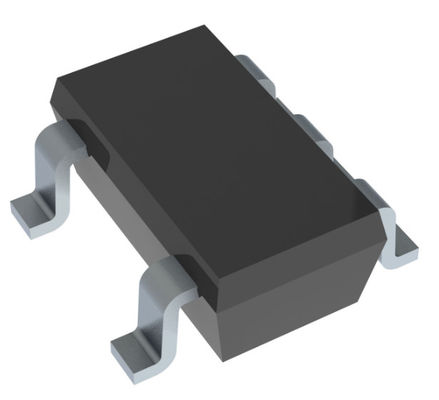

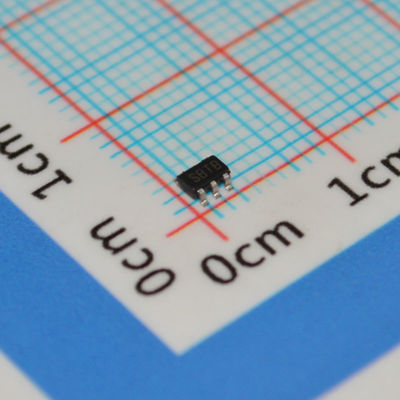

LM3671MF-ADJ 1MHz एडजस्टेबल बक कनवर्टर 2.7-5.5V इनपुट 600mA आउटपुट SOT-23-5 90% दक्षता -40°C से +85°C

LM3671MF-ADJ

विशेषताएं

• 16μTypical Quiescent Current 16μTypical Quiescent Current 16μTypical Quiescent Current 16μTypical Quiescent Current 16μTypical Quiescent Current 16μTypical Quiescent Current 16μTypical Quiescent Current 16μTypical Quiescent Current 16μTypical Quiescent Current 16μTypical Quiescent Current 16μTypical Quiescent Current 16μTypical Quiescent Current 16μTypical Quiescent Current 16μTypical Quiescent Current 16μTypical Quiescent Current 16μTypical Quiescent Current 16μTypical Quiescent Current 16μTypical Quiescent Current 16μTypical Quiescent current 16μTypical Quiescent current 16μTypical Quiescent current 16μTypical Quiescent current

• 600 एमए अधिकतम भार क्षमता

• 2MHzPWMFixedSwitching Frequency (typ.)

• स्वचालित पीएफएम/पीडब्ल्यूएम मोड स्विचिंग

• उच्च दक्षता के लिए आंतरिक सिंक्रोनस रेक्टिफिकेशन

• आंतरिक नरम प्रारंभ

• 0.01 μA विशिष्ट बंद करंट

• सिंगल लिथियम आयन सेल बैटरी से काम करता है

• केवल तीन छोटे सतह-माउंट बाहरी घटकों की आवश्यकता होती है (एक प्रेरक, दो सिरेमिक कैपेसिटर)

• वर्तमान अधिभार और थर्मल बंद सुरक्षा

• निश्चित आउटपुट वोल्टेज और समायोज्य संस्करण में उपलब्ध है

• LM3671Q एक ऑटोमोटिव ग्रेड उत्पाद है जो AEC-Q100 ग्रेड 1 योग्य है

• SOT-23, 5-बंप DSBGA और 6-पिन USON पैकेज

अनुप्रयोग

• मोबाइल फोन

• पीडीए

• एमपी3 प्लेयर

• वाई-एलएएन

• पोर्टेबल उपकरण

• डिजिटल कैमरा

• पोर्टेबल हार्ड डिस्क ड्राइव

• मोटर वाहन उद्योग

विवरण

LM3671 स्टेप-डाउन डीसी-डीसी कनवर्टर एक एकल ली-आयन सेल बैटरी और इनपुट वोल्टेज रेल से 2.7V से 5.5V तक कम वोल्टेज सर्किट को बिजली देने के लिए अनुकूलित है। यह 600 mA तक लोड करंट प्रदान करता है,पूरे इनपुट वोल्टेज रेंज परकई अलग-अलग फिक्स्ड वोल्टेज आउटपुट विकल्प उपलब्ध हैं और साथ ही 1.1V से 3.3V तक एक समायोज्य आउटपुट वोल्टेज संस्करण रेंज है।

यह डिवाइस मोबाइल फोन और इसी तरह के पोर्टेबल सिस्टम के लिए बेहतर सुविधाएं और प्रदर्शन प्रदान करता है।पीडब्ल्यूएम कम शोर और पीएफएम कम धारा मोड के बीच स्वचालित बुद्धिमान स्विचिंग बेहतर सिस्टम नियंत्रण प्रदान करता है. पीडब्ल्यूएम मोड के दौरान, डिवाइस 2 मेगाहर्ट्ज (सामान्य रूप से) की एक निश्चित आवृत्ति पर काम करता है। हाइस्टेरिक पीएफएम मोड बैटरी जीवन को बढ़ाता है।) हल्के भार और स्टैंडबाय संचालन के दौरान. आंतरिक सिंक्रोनस रेक्टिफिकेशन पीडब्ल्यूएम मोड ऑपरेशन के दौरान उच्च दक्षता प्रदान करता है। बंद मोड में, डिवाइस बंद हो जाता है और बैटरी की खपत को 0.01 μA (typ.) तक कम करता है।

सूचना

चित्रण

हमारे लाभः

• उच्च गुणवत्ता वाले उत्पाद --- हमारे प्रस्ताव 100% नए और मूल, ROHS हैं
• प्रतिस्पर्धी मूल्य --- अच्छा खरीद चैनल अच्छी कीमत के साथ।
• पेशेवर सेवा --- शिपमेंट से पहले सख्त गुणवत्ता परीक्षण, और खरीद के बाद सही बिक्री के बाद सेवा।
• पर्याप्त इन्वेंट्री --- हमारी मजबूत खरीद टीम के समर्थन से,
• तेजी से वितरण --- भुगतान की पुष्टि के बाद हम माल को 1-3 कार्य दिवसों के भीतर भेज देंगे।

सभी प्रकार के अवयवों के लिए अपनी आवश्यकताओं को पूरा करना सुनिश्चित करें।^_^
