हम संचार मॉड्यूल, एंटेना, पीसीबी, पीसीबीए, और पीसीबी बोम के सभी घटकों से एक-स्टॉप समाधान सेवा प्रदान करते हैं।
|
उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| Packaging Type: | Reel Tray Tube Tape Bag | Operating Temperature: | -40°C ~ 125°C |
|---|---|---|---|
| Package / Case: | WSON-8 | Mounting Type: | SMD/SMT |
| Manufacturing Date Code: | 2024+ | Function: | Step-Down |

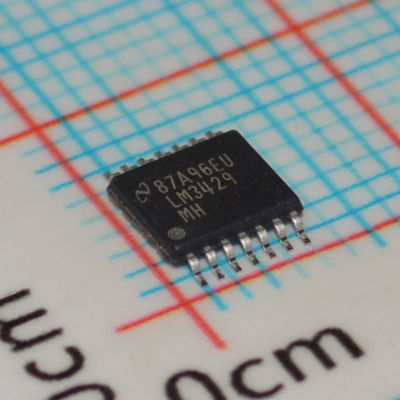

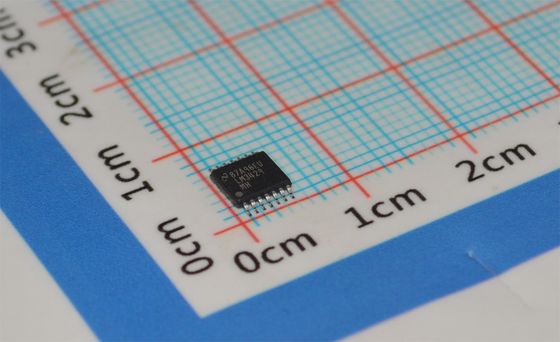

LM3429MHX
विशेषताएं
• LM3429-Q1 AEC-Q100 ग्रेड 1 है जो 1 ऑटोमोटिव अनुप्रयोगों के लिए योग्य है
• वीआईएन रेंज 4.5 वी से 75 वी तक
• समायोज्य करंट सेंसर वोल्टेज
• उच्च-साइड करंट सेंसिंग
• 2-Ω, 1-ए पीक मोस्फेट गेट ड्राइवर
• इनपुट कम वोल्टेज संरक्षण
• ओवरवोल्टेज सुरक्षा
• पीडब्ल्यूएमडीमिमिंग
• एनालॉग डिमिंग
• चक्र-दर-चक्र वर्तमान सीमा
• प्रोग्राम करने योग्य स्विचिंग आवृत्ति
• कम प्रोफाइल 14 लीड HTSSOP पैकेज
• थर्मल बंद
आवेदन
• एलईडीड्राइवर-बक, बूस्ट, बक-बूस्ट, एसईपीआईसी
• इनडोर और आउटडोर एसएसएल
• मोटर वाहन उद्योग
• सामान्य प्रकाश व्यवस्था
• निरंतर धारा के नियामक
विवरण
LM3429 एलईडी ड्राइवरों के लिए एक बहुमुखी उच्च वोल्टेज एन-चैनल MosFET नियंत्रक है। इसे आसानी से बक, बूस्ट, बक-बूस्ट और SEPIC टोपोलॉजी में कॉन्फ़िगर किया जा सकता है। यह लचीलापन,75 वी के इनपुट वोल्टेज के साथ, LM3429 को एलईडी को बहुत विविध, अनुप्रयोगों के बड़े परिवार में प्रकाश देने के लिए आदर्श बनाता है।
समायोज्य उच्च पक्षीय वर्तमान सेंसर वोल्टेज उच्चतम दक्षता के साथ एलईडी वर्तमान के तंग विनियमन के लिए अनुमति देता है।जो पीक करंट मोड नियंत्रण और एक पूर्वानुमान बंद टाइमर का एक संयोजन हैनियंत्रण की यह विधि इनपुट वोल्टेज फीड-फॉरवर्ड क्षतिपूर्ति प्रदान करते हुए लूप मुआवजे के डिजाइन को आसान बनाती है।
LM3429 में एक उच्च वोल्टेज स्टार्टअप नियामक शामिल है जो 4.5V से 75V तक की एक विस्तृत इनपुट रेंज पर काम करता है।आंतरिक पीडब्ल्यूएम नियंत्रक 2 मेगाहर्ट्ज तक की समायोज्य स्विचिंग आवृत्तियों के लिए डिज़ाइन किया गया हैअतिरिक्त सुविधाओं में एनालॉग डिमिंग, पीडब्ल्यूएम डिमिंग, ओवरवोल्टेज सुरक्षा, अंडरवोल्टेज लॉकआउट, साइकिल-बाय-साइकिल करंट लिमिट और थर्मल शटडाउन शामिल हैं।
सूचना
|
श्रेणी
|
|
|
|
निर्माता
|
टेक्सास इंस्ट्रूमेंट्स
|
|
|
श्रृंखला
|
-
|
|
|
पैकेजिंग
|
टेप और रील (TR)
कट टेप (सीटी)
डिजी-रिल
|
|
|
भाग की स्थिति
|
सक्रिय
|
|
|
प्रकार
|
डीसी डीसी नियंत्रक
|
|
|
टोपोलॉजी
|
एसईपीआईसी, स्टेप डाउन (बैक), स्टेप अप (बूस्ट)
|
|
|
आंतरिक स्विच
|
नहीं
|
|
|
आउटपुट की संख्या
|
1
|
|
|
वोल्टेज - आपूर्ति (मिनट)
|
4.5V
|
|
|
वोल्टेज - आपूर्ति (अधिकतम)
|
75 वी
|
|
|
वोल्टेज - आउटपुट
|
-
|
|
|
वर्तमान - आउटपुट/चैनल
|
-
|
|
|
आवृत्ति
|
2MHz
|
|
|
धुंधलापन
|
एनालॉग, पीडब्ल्यूएम
|
|
|
आवेदन
|
-
|
|
|
परिचालन तापमान
|
-40°C ~ 125°C (TJ)
|
|
|
ग्रेड
|
मोटर वाहन
|
|
|
माउंटिंग प्रकार
|
सतह माउंट
|
|
|
पैकेज / मामला
|

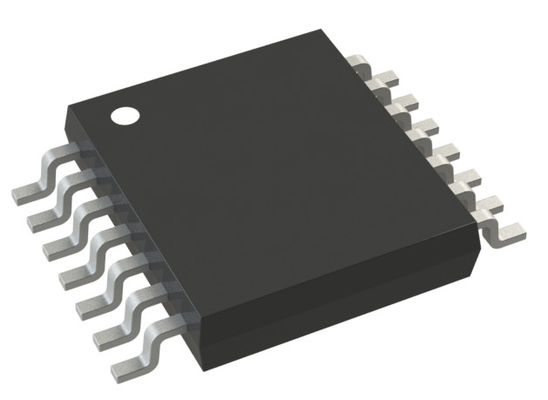

14-PowerTSSOP (0.173", 4.40 मिमी चौड़ाई)
|
|
|
आपूर्तिकर्ता उपकरण पैकेज
|
14-HTSSOP
|
|
|
मूल उत्पाद संख्या
|
चित्रण
हमारे लाभः
सभी प्रकार के अवयवों के लिए अपनी आवश्यकताओं को पूरा करना सुनिश्चित करें।^_^
उत्पाद सूची
इलेक्ट्रॉनिक घटकों, अर्धचालकों, सक्रिय और निष्क्रिय घटकों की एक पूरी श्रृंखला की आपूर्ति करें। हम आपको पीसीबी के लिए सब कुछ प्राप्त करने में मदद कर सकते हैं, एक शब्द में, आप यहां एक स्टॉप समाधान प्राप्त कर सकते हैं,
प्रस्तावों में निम्नलिखित शामिल हैंः
एकीकृत सर्किट, मेमोरी आईसी, डायोड, ट्रांजिस्टर, कैपेसिटर, रेसिस्टर, वैरिस्टोर, फ्यूज, ट्रिमर और पोटेंशियोमीटर, ट्रांसफार्मर, बैटरी, केबल, रिले, स्विच, कनेक्टर, टर्मिनल ब्लॉक,क्रिस्टल और ऑसिलेटरइंडक्टर, सेंसर, ट्रांसफार्मर, आईजीबीटी ड्राइवर, एलईडी,एलसीडी, कन्वर्टर, पीसीबी (प्रिंट सर्किट बोर्ड), पीसीबीए (पीसीबी असेंबली)
ब्रांड में मजबूतः
माइक्रोचिप, MAX, AD, TI, ATMEL, ST, ON, NS, Intersil, Winbond, Vishay, ISSI, Infineon, NEC, FAIRCHILD, OMRON, YAGEO, TDK आदि
