हम संचार मॉड्यूल, एंटेना, पीसीबी, पीसीबीए, और पीसीबी बोम के सभी घटकों से एक-स्टॉप समाधान सेवा प्रदान करते हैं।
|
उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| Packaging Type: | Reel Tray Tube Tape Bag | Operating Temperature: | -40°C ~ 125°C |
|---|---|---|---|
| Package / Case: | WSON-8 | Mounting Type: | SMD/SMT |
| Manufacturing Date Code: | 2024+ | Function: | Step-Down |

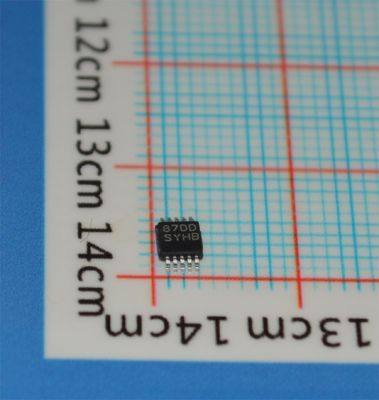

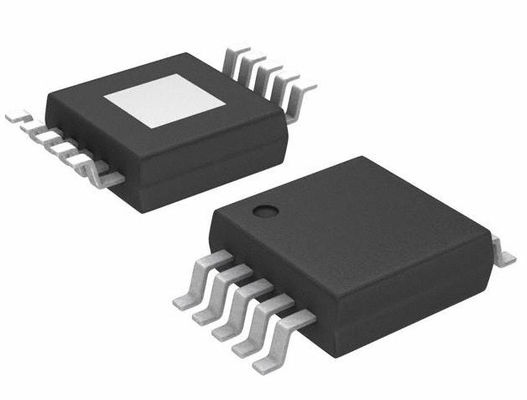

LM3409HVMY
विशेषताएं
• LM3409-Q1 और LM3409HV-Q1 ऑटोमोटिव ग्रेड उत्पाद हैंः AEC-Q100 ग्रेड 1 योग्य
• 2-Ω, 1-ए पीक एमओएसएफईटी गेट ड्राइव
• वीआईएन रेंजः 6 वी से 42 वी (LM3409, LM3409-Q1)
• वीआईएन रेंजः 6 वी से 75 वी (LM3409HV, LM3409HV Q1)
• अंतर, उच्च पक्षीय धारा का अर्थ
• चक्र-दर-चक्र वर्तमान सीमा
• कोई नियंत्रण लूप मुआवजा आवश्यक नहीं है
• 10,0001 पीडब्ल्यूएम डिमिंग रेंज
• 250:1 एनालॉग डिमिंग रेंज
• सभी सिरेमिक आउटपुट कैपेसिटर और कैपेसिटर रहित आउटपुट का समर्थन करता है
• कम बिजली का बंद और थर्मल बंद
• थर्मली बढ़ाया गया 10-पिन, एचवीएसएसओपी पैकेज
आवेदन
• एलईडीड्राइवर
• निरंतर विद्युत स्रोत
• ऑटोमोबाइल लाइटिंग
• सामान्य प्रकाश व्यवस्था
विवरण
LM3409, LM3409-Q1, LM3409HV, और LM3409HV-Q1 चरण-नीचे (बक) वर्तमान नियामकों के लिए पी-चैनल MOSFET (PFET) नियंत्रक हैं। वे व्यापक इनपुट वोल्टेज रेंज प्रदान करते हैं,उच्च पक्षीय अंतर धारा सेंसर के साथ कम समायोज्य सीमा वोल्टेज और तेजी से आउटपुट सक्षम/निष्क्रिय फ़ंक्शन और एक थर्मली बढ़ाया 10-पिनये विशेषताएं एलएम3409 परिवार के उपकरणों को एलईडी को चलाने के लिए निरंतर धारा स्रोतों के रूप में उपयोग करने के लिए आदर्श बनाती हैं जहां 5 ए तक की आगे की धाराएं आसानी से प्राप्त की जा सकती हैं।
LM3409 उपकरण बाहरी नियंत्रण लूप मुआवजे की आवश्यकता के बिना एक सटीक निरंतर धारा को विनियमित करने के लिए निरंतर बंद समय (COFT) नियंत्रण का उपयोग करते हैं।एनालॉग और पीडब्ल्यूएम डिमिंग को लागू करना आसान है और उत्कृष्ट प्राप्त कंट्रास्ट अनुपात के साथ अत्यधिक रैखिक डिमिंग रेंज का परिणाम हैप्रोग्राम करने योग्य यूवीएलओ, कम शक्ति बंद, और थर्मल बंद सुविधा सेट को पूरा करते हैं।
सूचना
|
श्रेणी
|
|
|
|
निर्माता
|
टेक्सास इंस्ट्रूमेंट्स
|
|
|
श्रृंखला
|
-
|
|
|
पैकेजिंग
|
टेप और रील (TR)
कट टेप (सीटी)
डिजी-रिल
|
|
|
भाग की स्थिति
|
सक्रिय
|
|
|
प्रकार
|
डीसी डीसी नियंत्रक
|
|
|
टोपोलॉजी
|
कदम-नीचे (बक)
|
|
|
आंतरिक स्विच
|
नहीं
|
|
|
आउटपुट की संख्या
|
1
|
|
|
वोल्टेज - आपूर्ति (मिनट)
|
6V
|
|
|
वोल्टेज - आपूर्ति (अधिकतम)
|
75 वी
|
|
|
वोल्टेज - आउटपुट
|
-
|
|
|
वर्तमान - आउटपुट/चैनल
|
-
|
|
|
आवृत्ति
|
-
|
|
|
धुंधलापन
|
एनालॉग, पीडब्ल्यूएम
|
|
|
आवेदन
|
-
|
|
|
परिचालन तापमान
|
-40°C ~ 125°C (TJ)
|
|
|
ग्रेड
|
मोटर वाहन
|
|
|
माउंटिंग प्रकार
|
सतह माउंट
|
|
|
पैकेज / मामला
|
10-PowerTFSOP, 10-MSOP (0.118", 3.00 मिमी चौड़ाई)
|
|
|
आपूर्तिकर्ता उपकरण पैकेज
|
10-HVSSOP
|
|
|
मूल उत्पाद संख्या
|
चित्रण
