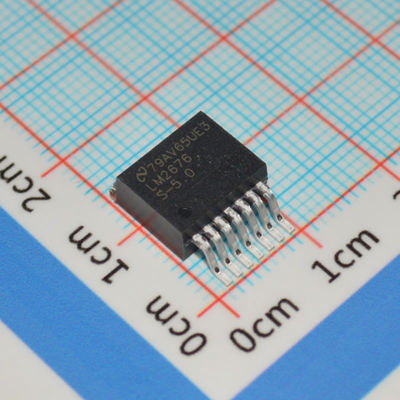

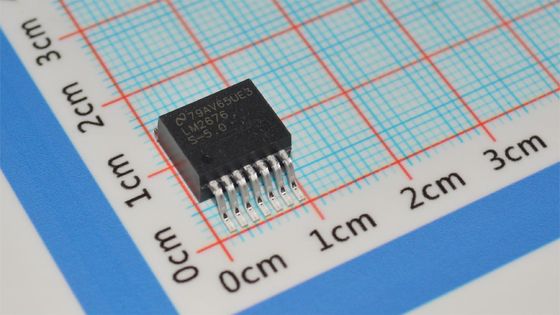

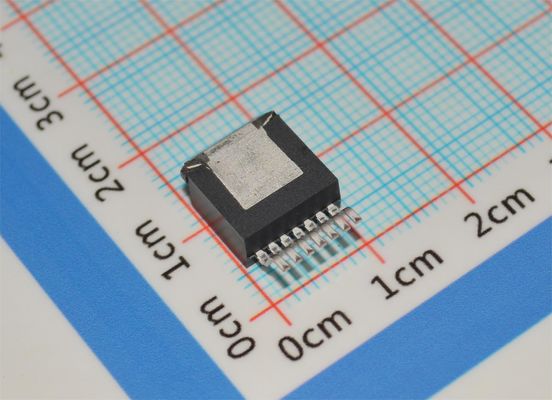

LM2676SX-5.0 5V 3A बक कनवर्टर 8-40V इनपुट 90% दक्षता TO-263 260kHz -40°C से +125°C

LM2676SX-5.0

andnbsp;

विशेषताएँ

andbull; नया उत्पाद उपलब्ध है: andndash; LMR51430 4.5 से 36-V, 3-A, 500-kHz और 1.1 MHz सिंक्रोनस कनवर्टर

andbull; बाज़ार में तेज़ी से आने के लिए: andndash; TLVM13630 3 से 36-V, 3-A, 200-kHz से 2.2-MHz पावर मॉड्यूल

andbull; 94% तक दक्षता

andbull; डिज़ाइन करना सरल और आसान है (ऑफ-द-शेल्फ बाहरी घटकों का उपयोग करके)

andbull; 150-mandOmega; DMOS आउटपुट स्विच

andbull; 3.3-V, 5-V, 12-V फिक्स्ड आउटपुट और एडजस्टेबल (1.2 V से 37 V) संस्करण

andbull; बंद होने पर 50-andmicro;A स्टैंडबाय करंट

andbull; पूर्ण लाइन और लोड स्थितियों पर andplusmn;2% अधिकतम आउटपुट टॉलरेंस

andbull; वाइड इनपुट वोल्टेज रेंज: 8 V से 40 V

andbull; 260-kHz फिक्स्ड फ्रीक्वेंसी इंटरनल ऑसिलेटर

andbull; -40 से 125anddeg;C ऑपरेटिंग जंक्शन तापमान रेंज

andnbsp;

अनुप्रयोग

andbull; संचार मॉड्यूल

andbull; बिजली मीटर

andbull; कॉलिंग बटन ऑपरेटिंग पैनल

andbull; मोटर ड्राइव

andnbsp;

विवरण

LM2676 श्रृंखला के नियामक मोनोलिथिक इंटीग्रेटेड सर्किट हैं जो एक स्टेप-डाउन (बक) स्विचिंग नियामक के लिए सभी सक्रिय कार्य प्रदान करते हैं जो उत्कृष्ट लाइन और लोड विनियमन विशेषताओं के साथ 3-A तक के लोड को चलाने में सक्षम है। कम ऑन प्रतिरोध DMOS पावर स्विच के उपयोग के माध्यम से उच्च दक्षता (> 90%) प्राप्त की जाती है। श्रृंखला में 3.3 V, 5 V, और 12 V के फिक्स्ड आउटपुट वोल्टेज और एक एडजस्टेबल आउटपुट संस्करण शामिल हैं।

SIMPLE SWITCHERandreg; पावर कनवर्टर अवधारणा बाहरी घटकों की न्यूनतम संख्या का उपयोग करके एक संपूर्ण डिज़ाइन प्रदान करती है। एक उच्च फिक्स्ड फ्रीक्वेंसी ऑसिलेटर (260 kHz) शारीरिक रूप से छोटे आकार के घटकों के उपयोग की अनुमति देता है। LM2676 के साथ उपयोग के लिए मानक इंडक्टर्स का एक परिवार कई निर्माताओं से उपलब्ध है ताकि डिज़ाइन प्रक्रिया को बहुत सरल बनाया जा सके।

LM2676 श्रृंखला में बिल्ट-इन थर्मल शटडाउन, करंट लिमिटिंग, और एक ऑन और ऑफ कंट्रोल इनपुट भी है जो नियामक को कम 50‑andmicro;A शांत करंट स्टैंडबाय स्थिति में पावर डाउन कर सकता है। आउटपुट वोल्टेज को andplusmn;2% टॉलरेंस के लिए सुनिश्चित किया जाता है। घड़ी की आवृत्ति को andplusmn;11% टॉलरेंस के भीतर नियंत्रित किया जाता है।

andnbsp;

जानकारी

andnbsp;

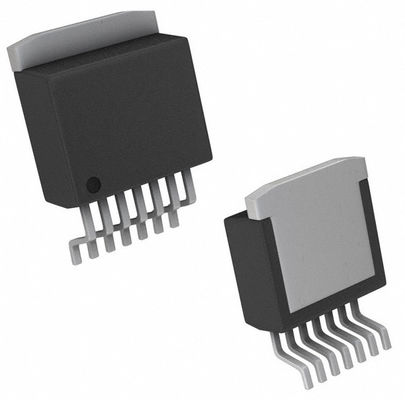

ड्राइंग
