उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| Function: | Step-Up, Step-Down | Output Configuration: | Positive or Negative |
|---|---|---|---|
| Topology: | Buck, Boost | Output Type: | Adjustable |
| Number of Outputs: | 1 |

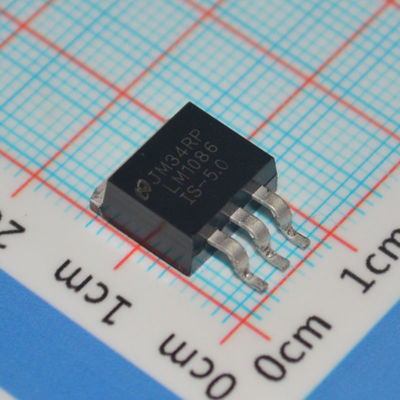

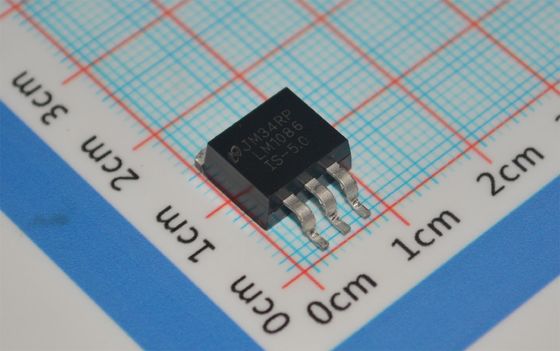

LM1086IS-5.0
विशेषताएं
• फिक्स्ड 1.8-वोल्ट, 2.5-वोल्ट, 3.3-वोल्ट, 5-वोल्ट में उपलब्ध
• अनुकूलित संस्करण में उपलब्ध है
• वर्तमान सीमा और थर्मल सुरक्षा
• 2%आउटपुट सटीकता
• आउटपुट करंट 1.5 ए
• लाइन नियम 0.015% (सामान्य)
भार विनियमन 0.1% (सामान्य)
• अधिकतम इनपुट वोल्टेज 29V तक
• न्यूनतम समायोज्य आउटपुट वोल्टेज 1.25V तक
• ईएसआर के साथ सिरेमिक आउटपुट कैपेसिटर के साथ स्थिर
• तापमान सीमाः-40°C से 125°C
आवेदन
• उच्च दक्षता वाले रैखिक नियामक
• बैटरी चार्जर
• आपूर्तिकर्ताओं के स्विच के लिए पोस्ट विनियमन
• निरंतर धारा के नियामक
• माइक्रोप्रोसेसर आपूर्ति
• ऑडियो एम्पलीफायर आपूर्ति
• अग्नि अलार्म नियंत्रण
विवरण
LM1086 एक नियामक है जिसका अधिकतम ड्रॉपआउट 1.5V 1.5A लोड करंट पर होता है। डिवाइस का पिन-आउट TI के इंडस्ट्री स्टैंडर्ड LM317 के समान होता है।
LM1086 के समायोज्य आउटपुट वोल्टेज संस्करण के आउटपुट वोल्टेज को सेट करने के लिए दो प्रतिरोधकों की आवश्यकता होती है। फिक्स्ड आउटपुट वोल्टेज संस्करण समायोज्य प्रतिरोधकों को एकीकृत करते हैं। आम तौर पर,कोई इनपुट कैपेसिटर की आवश्यकता नहीं है जब तक कि डिवाइस इनपुट फिल्टर कैपेसिटर से 6 इंच से अधिक दूर न होआउटपुट कैपेसिटर को सिरेमिक और उपयुक्त ईएसआर से बदला जा सकता है।
LM1086 सर्किट में एक ज़ेनर ट्रिम बैंडगैप संदर्भ, करंट लिमिटिंग और थर्मल शटडाउन शामिल है।क्योंकि LM1086 नियामक तैर रहा है और केवल इनपुट-टू-आउटपुट अंतर वोल्टेज का पता लगाता है, कई सौ वोल्ट की आपूर्ति को तब तक विनियमित किया जा सकता है जब तक कि अधिकतम इनपुट-आउटपुट अंतर को पार नहीं किया जाता है।अधिकतम इनपुट-टू-आउटपुट अंतर को पार करने से आउटपुट शॉर्ट-सर्किट हो जाएगासमायोजन पिन और आउटपुट के बीच एक निश्चित प्रतिरोधक को जोड़कर, LM1086 का उपयोग एक परिशुद्धता वर्तमान नियामक के रूप में भी किया जा सकता है।
सूचना
|
श्रेणी
|
|
|
|
एमएफआर
|
|
|
|
श्रृंखला
|
-
|
|
|
पैकेजिंग
|
ट्यूब
|
|
|
भाग की स्थिति
|
अप्रचलित
|
|
|
आउटपुट कॉन्फ़िगरेशन
|
|
|
|
आउटपुट प्रकार
|
|
|
|
नियामकों की संख्या
|
1
|
|
|
वोल्टेज - इनपुट (अधिकतम)
|
25 वी
|
|
|
वोल्टेज - आउटपुट (मिनट/फिक्स्ड)
|
5V
|
|
|
वोल्टेज - आउटपुट (अधिकतम)
|
-
|
|
|
वोल्टेज ड्रॉपआउट (अधिकतम)
|
1.5V @ 1.5A
|
|
|
वर्तमान - आउटपुट
|
|
|
|
वर्तमान - शांत (Iq)
|
5 एमए
|
|
|
वर्तमान - आपूर्ति (अधिकतम)
|
10 एमए
|
|
|
पीएसआरआर
|
68dB (120Hz)
|
|
|
नियंत्रण विशेषताएं
|
-
|
|
|
सुरक्षा सुविधाएँ
|
ओवर करंट, ओवर टेम्परेचर, शॉर्ट सर्किट
|
|
|
परिचालन तापमान
|
-40°C ~ 125°C
|
|
|
माउंटिंग प्रकार
|
सतह माउंट
|
|
|

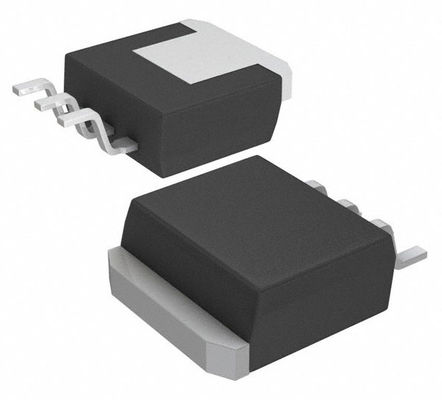

पैकेज / मामला
|
TO-263-4, D2PAK (3 लीड्स + टैब), TO-263AA
|
|
|
आपूर्तिकर्ता उपकरण पैकेज
|
TO-263 (DDPAK-3)
|
|
|
मूल उत्पाद संख्या
|
चित्रण
