उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| कार्य: | स्टेप-अप, स्टेप-डाउन | आउटपुट कॉन्फ़िगरेशन: | सकारात्मक या नकारात्मक |
|---|---|---|---|
| टोपोलॉजी: | हिरन बढ़ावा | आउटपुट प्रकार: | एडजस्टेबल |
| आउटपुट की संख्या: | 1 | ||
| प्रमुखता देना: | ISO3082DWR,ISO3082DWR RS-485 ट्रांससीवर,5.5V RS-485 ट्रांससीवर |
||
ISO3082DWR
andnbsp;
विशेषताएँ
andbull; TIA/EIA RS-485 आवश्यकताओं को पूरा करता है या उससे अधिक है
andbull; 20 Mbps तक की सिग्नलिंग दरें
andbull; 1/8 यूनिट लोड – बस पर 256 नोड्स तक
andbull; थर्मल शटडाउन सुरक्षा
andbull; कम बस कैपेसिटेंस – 16 pF (विशिष्ट)
andbull; 50 kV/andmu;s विशिष्ट क्षणिक प्रतिरक्षा
andbull; बस ओपन, शॉर्ट, आइडल के लिए फेल-सेफ रिसीवर
andbull; 3.3-V इनपुट 5-V सहिष्णु हैं
andbull; बस-पिन ESD सुरक्षा – बस पिन और GND2 के बीच 12-kV HBM – बस पिन और GND1 के बीच 6-kV HBM
andbull; सुरक्षा-संबंधी प्रमाणपत्र:– 4000-VPK बेसिक इंसुलेशन, DIN EN IEC 60747-17 (VDE 0884-17) प्रति 560 VPK VIORM – UL 1577 प्रति 2500 VRMS आइसोलेशन – CSA 62368 प्रति 4000 VPK आइसोलेशन
andnbsp;
विवरण
ISO3080 और ISO3086 डिवाइस आइसोलेटेड फुल डुप्लेक्स डिफरेंशियल लाइन ड्राइवर और रिसीवर हैं जबकि ISO3082 और ISO3088 डिवाइस TIA/EIA 485/422 अनुप्रयोगों के लिए आइसोलेटेड हाफ-डुप्लेक्स डिफरेंशियल लाइन ट्रांससीवर हैं।
ये डिवाइस लंबी ट्रांसमिशन लाइनों के लिए आदर्श हैं क्योंकि ग्राउंड लूप टूट जाता है ताकि एक बहुत बड़ी कॉमन-मोड वोल्टेज रेंज की अनुमति मिल सके। डिवाइस की सममित आइसोलेशन बाधा का परीक्षण बस-लाइन ट्रांससीवर और लॉजिक-लेवल इंटरफेस के बीच UL 1577 प्रति 60 सेकंड के लिए 2500 VRMS आइसोलेशन प्रदान करने के लिए किया जाता है।
किसी भी केबल्ड I/O को विभिन्न स्रोतों से विद्युत शोर क्षणिक के अधीन किया जा सकता है। यदि ये शोर क्षणिक पर्याप्त परिमाण और अवधि के हैं, तो वे ट्रांससीवर या आस-पास के संवेदनशील सर्किट को नुकसान पहुंचा सकते हैं। ये आइसोलेटेड डिवाइस सुरक्षा को काफी बढ़ा सकते हैं और महंगे नियंत्रण सर्किट को नुकसान के जोखिम को कम कर सकते हैं।
ISO3080, ISO3082, ISO3086, और ISO3088 डिवाइस -40°C से +85°C तक उपयोग के लिए योग्य हैं।
andnbsp;
जानकारी
|
श्रेणी
|
|
|
|
निर्माता
|
टेक्सास इंस्ट्रूमेंट्स
|
|
|
श्रृंखला
|
-
|
|
|
पैकेजिंग
|
टेप और रील (TR)andnbsp;
कट टेप (CTandnbsp;)
डिजी-रीलandnbsp;
|
|
|
पार्ट स्थिति
|
सक्रिय
|
|
|
प्रकार
|
ट्रांससीवर, आइसोलेटेड
|
|
|
प्रोटोकॉल
|
RS422, RS485
|
|
|
ड्राइवर्स/रिसीवर की संख्या
|
2/2
|
|
|
डुप्लेक्स
|
आधा
|
|
|
रिसीवर हिस्टेरेसिस
|
30 mV
|
|
|
डेटा दर
|
200kbps
|
|
|
वोल्टेज - आपूर्ति
|
3.15V ~ 5.5V, 4.5V ~ 5.5V
|
|
|
ऑपरेटिंग तापमान
|
-40°C ~ 85°C
|
|
|
माउंटिंग प्रकार
|
सतह माउंट
|
|
|
पैकेज / केस
|
16-SOIC (0.295", 7.50mm चौड़ाई)
|
|
|
आपूर्तिकर्ता डिवाइस पैकेज
|
16-SOIC
|
|
|
आधार उत्पाद संख्या
|
andnbsp;

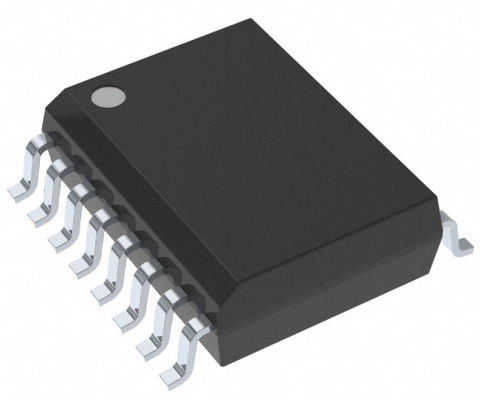

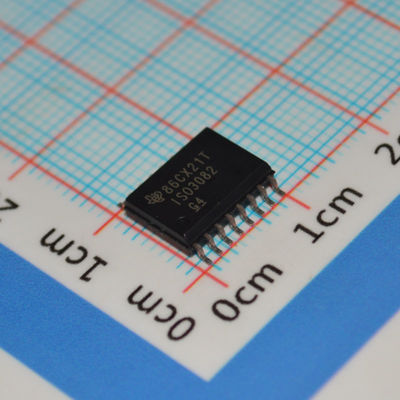

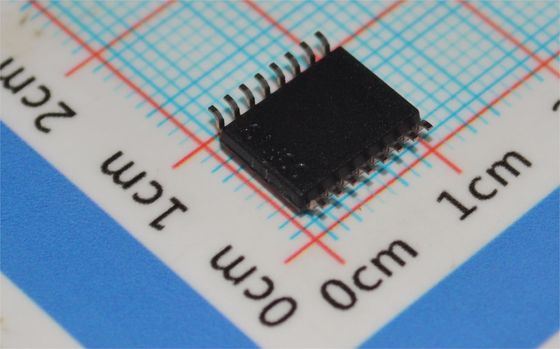

चित्रण
