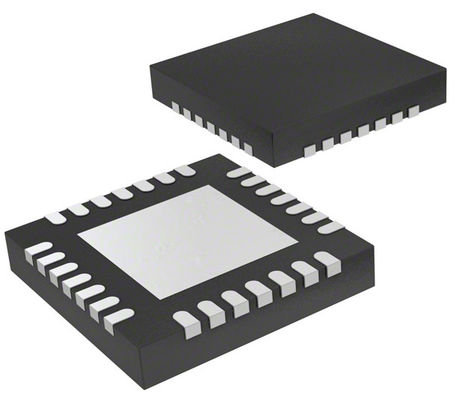

BQ24780SRUYR 10A बैटरी चार्जर 5-24V इनपुट I2C नियंत्रण 1% वोल्टेज सटीकता पैकेज / केस 28-WFQFN एक्सपोज़्ड पैड -40°C से +85°C

BQ24780SRUYR

विशेषताएं

• Industrial Innovative Charge Controller With Hybrid Power Boost Mode– Adapter and Battery Provides Power to System Together for Intel® CPU Turbo Mode– Ultra-Fast Transient Response of 150 µs to Enter Boost Mode– Hybrid Power Boost Mode from 4.5- से 24-वोल्ट प्रणाली ∙ चार्ज 1- से 4-सेल बैटरी पैक से 4.5- से 24-वोल्ट एडाप्टर

• सीपीयू थ्रॉटलिंग के लिए उच्च सटीकता शक्ति और वर्तमान निगरानी व्यापक PROCHOT प्रोफ़ाइल ± 2%वर्तमान मॉनिटर सटीकता ± 5%सिस्टम पावर मॉनिटर सटीकता (PMON)

• एडाप्टर या बैटरी से स्वचालित एनएमओएस पावर सोर्स चयन

• प्रोग्राम करने योग्य इनपुट करंट, चार्ज वोल्टेज, चार्ज और डिस्चार्ज करंट लिमिट ± 0.4% चार्ज वोल्टेज (16-mV कदम) ± 2% इनपुट करंट (128-mA/चरण) ± 2% चार्ज करंट (64-mA/चरण) ± 2% डिस्चार्ज करंट (512-mA/चरण)

• उच्च एकीकरण ¢ बैटरी सीख फ़ंक्शन ¢ बैटरी वर्तमान मॉनिटर ¢ बूस्ट मोड संकेतक ¢ लूप मुआवजा ¢ BTST डायोड

• ओवरवोल्टेज सुरक्षा, ओवर करंट सुरक्षा, बैटरी, इंडक्टर और एमओएसएफईटी शॉर्ट सर्किट सुरक्षा के लिए उन्नत सुरक्षा सुविधाएँ

• स्विचिंग आवृत्तिः 600 किलोहर्ट्ज़, 800 किलोहर्ट्ज़ और 1 मेगाहर्ट्ज़

• चार्ज और डिस्चार्ज करंट को सीमित करने के लिए ILIM पिन पर वास्तविक समय प्रणाली नियंत्रण

• एनर्जी स्टार के लिए 0.65 mA एडाप्टर स्टैंडबाय शांत करंट

आवेदन

• लैपटॉप, अल्ट्राबुक, डिटेचेबल और टैबलेट पीसी

• हैंडहेल्ड टर्मिनल

• औद्योगिक और चिकित्सा उपकरण

• पोर्टेबल उपकरण

विवरण

bq24780S उपकरण एक उच्च दक्षता वाला, सिंक्रोनस बैटरी चार्जर है, जो अंतरिक्ष-प्रतिबंधित, बहु-रसायन बैटरी चार्जिंग अनुप्रयोगों के लिए कम घटक संख्या प्रदान करता है।

bq24780S डिवाइस हाइब्रिड पावर बूस्ट मोड (पहले "टर्बो बूस्ट मोड" कहा जाता है) का समर्थन करता है।यह प्रणाली के लिए बैटरी डिस्चार्ज ऊर्जा की अनुमति देता है जब सिस्टम बिजली की मांग अस्थायी रूप से एडाप्टर अधिकतम शक्ति स्तर से अधिक है. इसलिए, एडाप्टर दुर्घटनाग्रस्त नहीं होता है.

bq24780S डिवाइस दो चार्ज पंपों का उपयोग करता है जो स्वचालित प्रणाली बिजली स्रोत चयन के लिए अलग-अलग एन-चैनल MOSFETs (ACFET, RBFET, और BATFET) को चलाता है।

एसएमबस के माध्यम से, सिस्टम पावर मैनेजमेंट माइक्रोकंट्रोलर प्रोग्राम इनपुट करंट, चार्ज करंट, डिस्चार्ज करंट, और चार्ज वोल्टेज डीएसी उच्च विनियमन सटीकता के साथ।

bq24780S डिवाइस एडाप्टर करंट (IADP), बैटरी डिस्चार्ज करंट (IDCHG), और सिस्टम पावर (PMON) को होस्ट के लिए मॉनिटर करता है ताकि सीपीयू की गति को कम किया जा सके या जरूरत पड़ने पर सिस्टम पावर को कम किया जा सके।

bq24780S उपकरण 1-, 2-, 3- या 4-सीरीज Li+ कोशिकाओं को चार्ज करता है।

सूचना

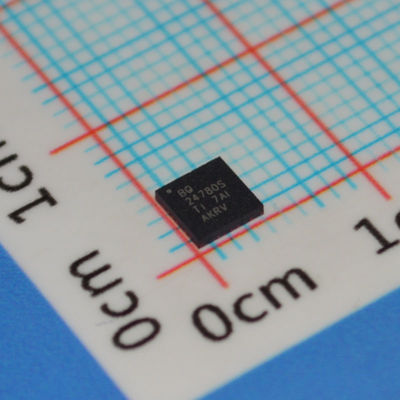

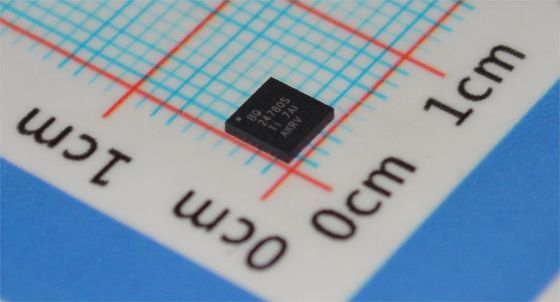

चित्रण
