उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| समारोह: | कदम-अप, चरण-डाउन | आउटपुट कॉन्फ़िगरेशन: | सकारात्मक या नकारात्मक |
|---|---|---|---|
| टोपोलॉजी: | हिरन बढ़ावा | उत्पादन का प्रकार: | एडजस्टेबल |
| आउटपुट की संख्या: | 1 | ||
| प्रमुखता देना: | 3V-5.5V यूएसबी आइसोलेटर,पूर्ण/कम गति वाला यूएसबी अलगाव,ADUM3160BRWZ 2.5kV यूएसबी आइसोलेटर |
||
ADUM3160BRWZ
औरnbsp;
विशेषताएँ
USB 2.0 संगत
कम और पूर्ण गति डेटा दर: 1.5 Mbps और 12 Mbps
द्विदिश संचार
4.5 V से 5.5 V VBUS संचालन
1.5 Mbps पर 7 mA अधिकतम अपस्ट्रीम आपूर्ति धारा
12 Mbps पर 8 mA अधिकतम अपस्ट्रीम आपूर्ति धारा
2.3 mA अधिकतम अपस्ट्रीम निष्क्रिय धारा
अपस्ट्रीम शॉर्ट-सर्किट सुरक्षा
ANSI/ESD STM5.1-2007 के अनुसार क्लास 3A संपर्क ESD प्रदर्शन
उच्च तापमान संचालन: 105anddeg;C
उच्च सामान्य-मोड क्षणिक प्रतिरक्षा: andgt;25 kV/andmu;s
16-लीड SOIC वाइड बॉडी पैकेज
RoHS अनुरूप
ऑटोमोटिव अनुप्रयोगों के लिए योग्य
औरnbsp;
सामान्य विवरण
ADuM31601 एनालॉग डिवाइसेस, इंक., iCouplerandreg; तकनीक पर आधारित एक USB पोर्ट आइसोलेटर है। उच्च गति CMOS और मोनोलिथिक एयर कोर ट्रांसफॉर्मर तकनीक का संयोजन, यह अलगाव घटक उत्कृष्ट प्रदर्शन विशेषताओं प्रदान करता है और कम और पूर्ण गति USB-संगत परिधीय उपकरणों के साथ आसानी से एकीकृत होता है।
कई माइक्रो कंट्रोलर USB को लागू करते हैं ताकि यह केवल D+ और Dandminus; लाइनों को बाहरी पिन पर प्रस्तुत करे। यह कई मामलों में वांछनीय है क्योंकि यह बाहरी घटकों को कम करता है और डिजाइन को सरल बनाता है; हालाँकि, जब अलगाव की आवश्यकता होती है तो यह विशेष चुनौतियाँ प्रस्तुत करता है। क्योंकि USB लाइनों को सक्रिय रूप से D+/Dandminus; को चलाने और बाहरी प्रतिरोधों को बस की स्थिति निर्धारित करने की अनुमति देने के बीच स्विच करना चाहिए, ADuM3160 डेटा प्रवाह की दिशा का पता लगाने और आउटपुट बफ़र्स की स्थिति पर नियंत्रण के लिए तंत्र प्रदान करता है। डेटा दिशा का निर्धारण पैकेट-दर-पैकेट आधार पर किया जाता है।
औरnbsp;
जानकारी
|
श्रेणी
|
आइसोलेटर
डिजिटल आइसोलेटर
|
|
|
एमएफआर
|
एनालॉग डिवाइसेस इंक.
|
|
|
श्रृंखला
|
iCouplerandreg;
|
|
|
पैकेजिंग
|
ट्यूबandnbsp;
|
|
|
भाग की स्थिति
|
सक्रिय
|
|
|
प्रौद्योगिकी
|
चुंबकीय युग्मन
|
|
|
प्रकार
|
USB
|
|
|
पृथक शक्ति
|
नहीं
|
|
|
चैनलों की संख्या
|
1
|
|
|
इनपुट - साइड 1/साइड 2
|
1/1
|
|
|
चैनल प्रकार
|
द्विदिश
|
|
|
वोल्टेज - अलगाव
|
2500Vrms
|
|
|
सामान्य मोड क्षणिक प्रतिरक्षा (न्यूनतम)
|
25kV/andmicro;s
|
|
|
डेटा दर
|
12Mbps
|
|
|
प्रसार विलंब tpLH / tpHL (अधिकतम)
|
70ns, 70ns
|
|
|
पल्स चौड़ाई विरूपण (अधिकतम)
|
-
|
|
|
वृद्धि / गिरावट का समय (टाइप)
|
20ns, 20ns (अधिकतम)
|
|
|
वोल्टेज - आपूर्ति
|
3V ~ 5.5V
|
|
|
ऑपरेटिंग तापमान
|
-40anddeg;C ~ 105anddeg;C
|
|
|
माउंटिंग प्रकार
|
सतह माउंट
|
|
|
पैकेज / केस
|
16-SOIC (0.295andquot;, 7.50mm चौड़ाई)
|
|
|
आपूर्तिकर्ता डिवाइस पैकेज
|
16-SOIC
|
|
|
आधार उत्पाद संख्या
|
ADUM3160
|
औरnbsp;

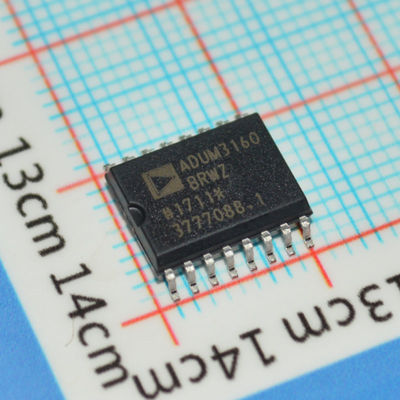

चित्रण
औरnbsp;
