उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| कार्य: | स्टेप-अप, स्टेप-डाउन | आउटपुट कॉन्फ़िगरेशन: | सकारात्मक या नकारात्मक |
|---|---|---|---|
| टोपोलॉजी: | हिरन बढ़ावा | आउटपुट प्रकार: | एडजस्टेबल |
| आउटपुट की संख्या: | 1 | ||
| प्रमुखता देना: | SOIC-8 सटीक वोल्टेज संदर्भ,5.0V सटीक वोल्टेज संदर्भ,ADR02ARZ |
||

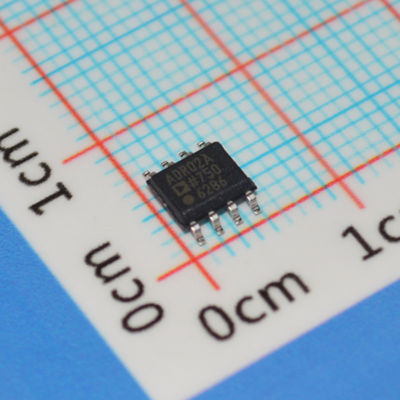

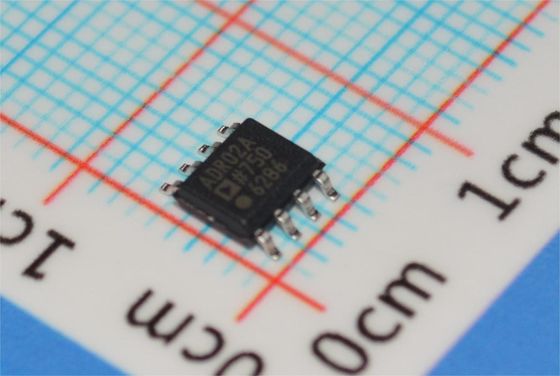

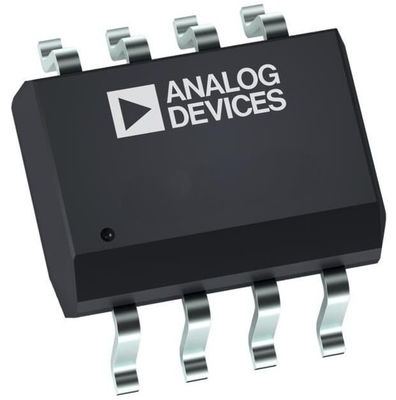

ADR02ARZ
विशेषताएँ
अति-कॉम्पैक्ट SC70 और TSOT पैकेज
कम तापमान गुणांक
8-लीड SOIC: 3 ppm/°C विशिष्ट
5-लीड SC70: 9 ppm/°C अधिकतम
5-लीड TSOT: 9 ppm/°C अधिकतम
प्रारंभिक सटीकता ±0.1%
कोई बाहरी संधारित्र आवश्यक नहीं
कम शोर 10 μV p-p, 0.1 Hz से 10.0 Hz (ADR02)
व्यापक परिचालन सीमा
ADR01: 12.0 V से 36.0 V
ADR02: 7.0 V से 36.0 V
ADR03: 4.5 V से 36.0 V
ADR06: 5.0 V से 36.0 V
उच्च आउटपुट करंट 10 mA
व्यापक तापमान सीमा: -40°C से +125°C
ADR01/ADR02/ADR03 पिन उद्योग-मानक REF01/REF02/REF03 के साथ संगत
ADR01, ADR02, ADR03 और ADR06 SOIC (A ग्रेड) योग्य
ऑटोमोटिव अनुप्रयोगों के लिए
सामान्य विवरण
ADR01, ADR02, ADR03, और ADR06 क्रमशः 10.0 V, 5.0 V, 2.5 V, और 3.0 V, सटीक बैंड गैप वोल्टेज संदर्भ हैं जिनमें उच्च सटीकता, उच्च स्थिरता और कम बिजली की खपत है। डिवाइस छोटे, 5-लीड SC70 और TSOT पैकेज के साथ-साथ 8-लीड SOIC संस्करण में रखे गए हैं। ADR01, ADR02, और ADR03 का SOIC संस्करण उद्योग-मानक REF01, REF02, और REF03 के लिए ड्रॉप-इन प्रतिस्थापन1 हैं। छोटे पदचिह्न और व्यापक परिचालन सीमा ADR01, ADR02, ADR03, और ADR06 संदर्भों को सामान्य प्रयोजन और स्थान-सीमित अनुप्रयोगों के लिए आदर्श रूप से उपयुक्त बनाती है। एक बाहरी बफर और एक साधारण प्रतिरोधक नेटवर्क के साथ, TEMP पिन का उपयोग तापमान संवेदन और अनुमान के लिए किया जा सकता है। आउटपुट वोल्टेज के ठीक समायोजन के लिए डिवाइस पर एक TRIM पिन प्रदान किया गया है।
ADR01, ADR02, ADR03, और ADR06 कॉम्पैक्ट, कम बहाव वाले वोल्टेज संदर्भ हैं जो एक विस्तृत आपूर्ति वोल्टेज रेंज से एक स्थिर आउटपुट वोल्टेज प्रदान करते हैं। डिवाइस 5-लीड SC70 और TSOT पैकेज और A, B, और C ग्रेड चयन के साथ एक 8-लीड SOIC पैकेज में उपलब्ध हैं। सभी डिवाइस विस्तारित औद्योगिक (-40°C से +125°C) तापमान सीमा पर निर्दिष्ट हैं। 8-लीड SOIC में ADR01, ADR02, ADR03, और ADR06 A ग्रेड ऑटोमोटिव अनुप्रयोगों के लिए योग्य हैं।
जानकारी
|
श्रेणी
|
|
|
|
निर्माता
|
एनालॉग डिवाइसेस इंक।
|
|
|
श्रृंखला
|
-
|
|
|
पैकेजिंग
|
ट्यूब
|
|
|
भाग की स्थिति
|
सक्रिय
|
|
|
संदर्भ प्रकार
|
श्रृंखला
|
|
|
आउटपुट प्रकार
|
निश्चित
|
|
|
वोल्टेज - आउटपुट (न्यूनतम/निश्चित)
|
5V
|
|
|
करंट - आउटपुट
|
10 mA
|
|
|
सहिष्णुता
|
±0.1%
|
|
|
तापमान गुणांक
|
10ppm/°C
|
|
|
शोर - 0.1Hz से 10Hz
|
10μVp-p
|
|
|
शोर - 10Hz से 10kHz
|
-
|
|
|
वोल्टेज - इनपुट
|
7V ~ 36V
|
|
|
करंट - आपूर्ति
|
1mA
|
|
|
ऑपरेटिंग तापमान
|
-40°C ~ 125°C (TA)
|
|
|
माउंटिंग प्रकार
|
सतह माउंट
|
|
|
पैकेज / केस
|
8-SOIC (0.154", 3.90mm चौड़ाई)
|
|
|
आपूर्तिकर्ता डिवाइस पैकेज
|
8-SOIC
|
|
|
आधार उत्पाद संख्या
|
चित्रण
