हम संचार मॉड्यूल, एंटेना, पीसीबी, पीसीबीए, और पीसीबी बोम के सभी घटकों से एक-स्टॉप समाधान सेवा प्रदान करते हैं।
|
उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| कार्य: | स्टेप-अप, स्टेप-डाउन | आउटपुट कॉन्फ़िगरेशन: | सकारात्मक या नकारात्मक |
|---|---|---|---|
| टोपोलॉजी: | हिरन बढ़ावा | आउटपुट प्रकार: | एडजस्टेबल |
| आउटपुट की संख्या: | 1 | ||
| प्रमुखता देना: | 50V रेटिंग ईएमआई फ़िल्टर,CM1213A-02SR ईएमआई फ़िल्टर,3GHz ईएमआई फ़िल्टर |
||
CM1213A-02SR
उत्पाद विवरण डायोड सरणी के CM1213A परिवार को इलेक्ट्रॉनिक घटकों या उपप्रणालियों के लिए ESD सुरक्षा प्रदान करने के लिए डिज़ाइन किया गया है जिन्हें न्यूनतम क्षमतात्मक भार की आवश्यकता होती है।ये उपकरण उच्च डेटा और क्लॉक दरों वाले सिस्टम या कम क्षमता भार की आवश्यकता वाले सर्किट के लिए सुरक्षा के लिए आदर्श हैंप्रत्येक ईएसडी चैनल में श्रृंखला में डायोड की एक जोड़ी होती है जो सकारात्मक या नकारात्मक ईएसडी वर्तमान धड़कन को या तो सकारात्मक (वीपी) या नकारात्मक (वीएन) आपूर्ति रेल में निर्देशित करती है।वीपी और वीएन के बीच एक ज़ेनर डायोड एम्बेडेड है, दो फायदे प्रदान करता है। पहला, यह ईएसडी हमलों के खिलाफ वीसीसी रेल की रक्षा करता है, और दूसरा,यह एक बायपास कैपेसिटर के लिए आवश्यकता को समाप्त करता है जो अन्यथा जमीन के लिए सकारात्मक ईएसडी हमलों को अवशोषित करने के लिए आवश्यक होगाCM1213A IEC 61000−4−2 मानक के अनुसार 12 kV तक की ESD धड़कनों के खिलाफ सुरक्षा करेगा।
विशेषताएं
ईएसडी सुरक्षा के एक, दो और चार चैनल
नोट: 6 और 8 चैनल वाले उपकरणों के लिए, CM1213 डाटा शीट देखें
ईईसी61000-4-2 स्तर 4 के लिए ईएसडी सुरक्षा प्रदान करता है
️+-12 केवी संपर्क डिस्चार्ज
0. 85 पीएफ की कम चैनल इनपुट कैपेसिटी
तापमान और वोल्टेज के साथ न्यूनतम क्षमता परिवर्तन
चैनल इनपुट कैपेसिटेंस मैचिंग 0.02 पीएफ विशिष्ट अंतर संकेतों के लिए आदर्श है
प्रत्येक CH (I/O) पिन 1000 से अधिक ESD स्ट्राइक का सामना कर सकता है*
SZ ऑटोमोटिव और अन्य अनुप्रयोगों के लिए उपसर्ग जिसमें अद्वितीय साइट और नियंत्रण परिवर्तन आवश्यकताओं की आवश्यकता होती है; AEC-Q101 योग्य और PPAP सक्षम
ये उपकरण पीबी-फ्री, हेलोजन-फ्री/बीएफआर-फ्री हैं और RoHS के अनुरूप हैं
|
प्रकार
|
विवरण
|
सभी चुनें
|
|---|---|---|
|
श्रेणी
|
|
|
|
एमएफआर
|
|
|
|
श्रृंखला
|
-
|
|
|

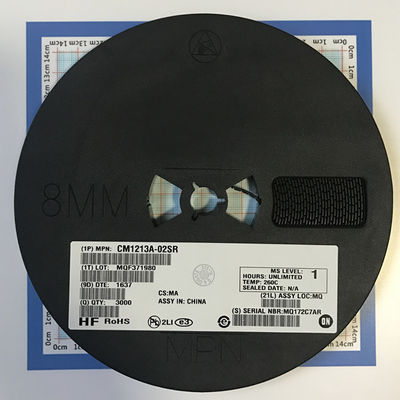

पैकेजिंग
|
टेप और रील (TR)
कट टेप (सीटी)
डिजी-रिल
|
|
|
भाग की स्थिति
|
अप्रचलित
|
|
|
प्रकार
|
स्टीयरिंग (रेल से रेल)
|
|
|
एक दिशात्मक चैनल
|
2
|
|
|
वोल्टेज - रिवर्स स्टैंडऑफ (प्रकार)
|
3.3V
|
|
|
वोल्टेज - ब्रेकडाउन (मिनट)
|
6V
|
|
|
वोल्टेज - क्लैंपिंग (अधिकतम) @ Ipp
|
10V (प्रकार)
|
|
|
वर्तमान - पीक पल्स (10/1000μs)
|
1A (8/20μs)
|
|
|
शक्ति - पीक पल्स
|
-
|
|
|
विद्युत लाइन सुरक्षा
|
हाँ
|
|
|
आवेदन
|
सामान्य उद्देश्य
|
|
|
क्षमता @ आवृत्ति
|
-
|
|
|
परिचालन तापमान
|
-40°C ~ 85°C (TA)
|
|
|
ग्रेड
|
-
|
|
|
योग्यता
|
-
|
|
|
माउंटिंग प्रकार
|
सतह माउंट
|
|
|

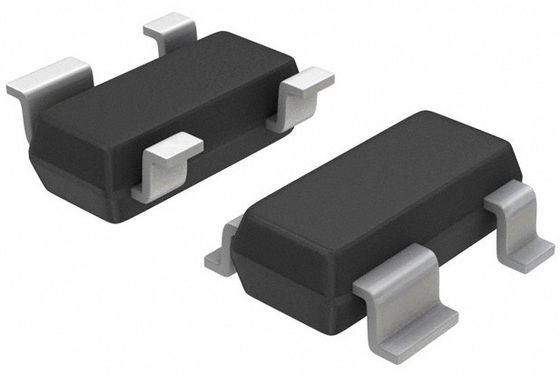

पैकेज / मामला
|
TO-253-4, TO-253AA
|
|
|
आपूर्तिकर्ता उपकरण पैकेज
|
|
|
|
मूल उत्पाद संख्या
|
